130
AOXUAN
| Тоо хэмжээ: | |
|---|---|
Эргэдэг холхивч нь дотоод цагираг ба гадна цагирагаас бүрдэх бөгөөд тэдгээрийн аль нэг нь ихэвчлэн араатай байдаг. Хоёр цагираг дахь бэхэлгээний нүхнүүдтэй хамт тэдгээр нь зэргэлдээх машины эд ангиудын хооронд энгийн бөгөөд хурдан холболттой эрчим хүчний оновчтой дамжуулалтыг идэвхжүүлдэг. Холхивчийн дамжлага нь өнхрөх элементүүд ба тор эсвэл зайтай хамт дангаар болон хосолсон ачааллыг аль ч чиглэлд байрлуулах зориулалттай.
Стрессийн нөхцлийн дагуу янз бүрийн диаметртэй ган бөмбөлөг дээд ба доод эгнээ байрлуулна. Энэхүү нээлттэй хэлбэрийн угсралт нь маш тохиромжтой. Дээд ба доод дугуй нуман замын даацын өнцөг нь 90 ° бөгөөд их тэнхлэгийн хүч болон хазайлтыг тэсвэрлэх чадвартай.

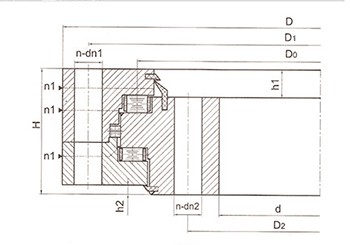

Үгүй | Төрөл | Тохиргоо ба бүтцийн хэмжээс | Суурилуулах нүхний хэмжээ | Араа параметр | Жин | |||||||||||||||||||||||
130 | 131 132 | 133 134 | Д | г | Х | H1 | h | 130 133/134 | 131 132 | n1 | D1 | D2 | n | 0 төрөл | Төрөл 1,2,3 | б | м | 131 132 | 133 134 | 130 | 131 132 | 133 134 | ||||||
Ган бөмбөлөг техникийн үзүүлэлт. DL | D3 | d1 | D3 | d1 | Φ | М | Т | z | да | z | да | кг | ||||||||||||||||
1 | 130.25.500 (25.500) | 131.25.500 132.25.500 | 133.25.500 134.25.500 | 634 | 366 | 148 | 138 | 32 | 474 | 463 | 537 | 526 | 4 | 598 | 402 | 24 | Φ18 | 16 | 32 | 80 | 5 6 | 130 108 | 664 664.8 | 68 57 | 337 338.4 | 191 | 200 200 | 198 198 |
2 | 130.25.560 (25.560) | 131.25.560 132.25.560 | 133.25.560 134.25.560 | 694 | 426 | 148 | 138 | 32 | 534 | 523 | 597 | 586 | 4 | 658 | 462 | 25 | Φ18 | 16 | 32 | 80 | 5 6 | 142 118 | 724 724.8 | 80 67 | 397 398.4 | 214 | 224 224 | 222 220 |
3 | 130.25.630 (25.630) | 131.25.630 132.25.630 | 133.25.630 134.25.630 | 764 | 496 | 148 | 138 | 32 | 604 | 593 | 667 | 656 | 4 | 728 | 532 | 28 | Φ18 | 16 | 32 | 80 | 6 8 | 132 98 | 808.8 806.4 | 77 58 | 458.4 459.2 | 240 | 262 257 | 253 251 |
4 | 130.25.710 (25.710) | 131.25.710 132.25.710 | 133.25.710 134.25.710 | 844 | 576 | 148 | 138 | 32 | 684 | 673 | 747 | 736 | 4 | 808 | 612 | 28 | Φ18 | 16 | 32 | 80 | 6 8 | 145 108 | 886.8 886.4 | 90 68 | 536.4 539.2 | 272 | 295 291 | 288 284 |
5 | 130.32.800 (32.800) | 131.32.800 132.32.800 | 133.32.800 134.32.800 | 964 | 636 | 182 | 172 | 40 | 770 | 759 | 841 | 830 | 4 | 920 | 680 | 36 | Φ22 | 20 | 40 | 120 | 8 10 | 123 98 | 1006.4 1008 | 75 60 | 595.2 594 | 459 | 490 487 | 483 481 |
6 | 130.32.900 (32.900) | 131.32.900 132.32.900 | 133.32.900 134.32.900 | 1064 | 736 | 182 | 172 | 40 | 870 | 859 | 941 | 930 | 4 | 1020 | 780 | 36 | Φ22 | 20 | 40 | 120 | 8 10 | 135 108 | 1102.4 1108 | 87 70 | 691.2 694 | 519 | 549 562 | 551 545 |
7 | 130.32.1000 (32.1000) | 131.32.1000 132.32.1000 | 133.32.1000 134.32.1000 | 1164 | 836 | 182 | 172 | 40 | 970 | 959 | 1041 | 1030 | 5 | 1120 | 880 | 40 | Φ22 | 20 | 40 | 120 | 10 12 | 119 99 | 1218 1221.6 | 79 66 | 784 784.8 | 577 | 631 631 | 618 613 |
8 | 130.32.1120 (32.1120) | 131.32.1120 132.32.1120 | 133.32.1120 134.32.1120 | 1284 | 956 | 182 | 172 | 40 | 1090 | 1079 | 1161 | 1150 | 5 | 1240 | 1000 | 40 | Φ22 | 20 | 40 | 120 | 10 12 | 131 109 | 1338 1341.6 | 91 76 | 904 904.8 | 650 | 710 710 | 698 691 |
9 | 130.40.1250 (40.1250) | 131.40.1250 132.40.1250 | 133.40.1250 134.40.1250 | 1445 | 1055 | 220 | 210 | 50 | 1213 | 1200 | 1300 | 1287 | 5 | 1393 | 1107 | 45 | Φ26 | 24 | 48 | 150 | 12 14 | 123 105 | 1509.6 1509.2 | 83 71 | 988.8 985.6 | 1038 | 1137 1126 | 1123 1122 |
10 | 130.40.1400 (40.1400) | 131.40.1400 132.40.1400 | 133.40.1400 134.40.1400 | 1595 | 1205 | 220 | 210 | 50 | 1363 | 1350 | 1450 | 1437 | 5 | 1543 | 1257 | 45 | Φ26 | 24 | 48 | 150 | 12 14 | 136 116 | 1665.6 1663.2 | 96 82 | 1144.8 1139.6 | 1170 | 1299 1281 | 1254 1258 |
11 | 130.40.1600 (40.1600) | 131.40.1600 132.40.1600 | 133.40.1600 134.40.1600 | 1795 | 1405 | 220 | 210 | 50 | 1563 | 1550 | 1650 | 1637 | 6 | 1743 | 1457 | 48 | Φ26 | 24 | 48 | 150 | 14 16 | 131 114 | 1873.2 1868.8 | 96 84 | 1335.6 1334.4 | 1341 | 1501 1471 | 1454 1448 |
12 | 130.40.1800 (40.1800) | 131.40.1800 132.40.1800 | 133.40.1800 134.40.1800 | 1995 | 1605 | 220 | 210 | 50 | 1763 | 1750 | 1850 | 1837 | 6 | 1943 | 1657 | 48 | Φ26 | 24 | 48 | 150 | 14 16 | 145 127 | 2069.2 2076.8 | 110 96 | 1531.6 1526.4 | 1518 | 1682 1697 | 1658 1663 |
13 | 130.45.2000 (45.2000) | 131.45.2000 132.45.2000 | 133.45.2000 134.45.2000 | 2221 | 1779 | 231 | 219 | 54 | 1967 | 1945 | 2055 | 2033 | 6 | 2155 | 1845 | 60 | Φ33 | 33 | 60 | 160 | 16 18 | 141 125 | 2300.8 2300.4 | 107 95 | 1702.4 1699.2 | 1494 | 2147 2129 | 2114 2112 |
14 | 130.45.2240 (45.2240) | 131.45.2240 132.45.2240 | 133.45.2240 134.45.2240 | 2461 | 2019 | 231 | 219 | 54 | 2207 | 2185 | 2295 | 2273 | 6 | 2395 | 2085 | 60 | Φ33 | 33 | 60 | 160 | 16 18 | 157 139 | 2556.8 2552.4 | 121 108 | 1926.4 1933.2 | 2197 | 2501 2461 | 2447 2407 |
15 | 130.45.2500 (45.2500) | 131.45.2500 132.45.2500 | 133.45.2500 134.45.2500 | 2721 | 2279 | 231 | 219 | 54 | 2467 | 2445 | 2555 | 2533 | 8 | 2655 | 2345 | 72 | Φ33 | 33 | 60 | 160 | 18 20 | 154 138 | 2822.4 2816 | 122 110 | 2185.2 2188 | 2590 | 2786 2731 | 2862 2834 |
16 | 130.45.2800 (45.2800) | 131.45.2800 132.45.2800 | 133.45.2800 134.45.2800 | 3021 | 2579 | 231 | 219 | 54 | 2767 | 2745 | 2855 | 2833 | 8 | 2955 | 2645 | 72 | Φ33 | 33 | 60 | 160 | 18 20 | 170 153 | 3110.4 3116 | 139 125 | 2491.2 2488 | 2932 | 3061 3079 | 3211 3209 |
17 | 130.50.3150 (50.3150) | 131.50.3150 132.50.3150 | 133.50.3150 134.50.3150 | 3432 | 2868 | 270 | 258 | 65 | 3104 | 3090 | 3213 | 3196 | 8 | 3342 | 2958 | 72 | Φ45 | 42 | 84 | 180 | 20 22 | 174 158 | 3536 3537.6 | 139 126 | 2768 2758.8 | 4551 | 5025 5009 | 4954 4988 |
Тайлбар: Холбох нүхийг (n - Φ) шураг нүхээр (nM) сольж болно. Шургийн нүхний урт: T. Бүтээгдэхүүний төрөл нь: 0 төрөл (дотоод ба гадна цагираг: Φ), төрөл 1 (дотоод ба гадна цагираг: M), төрөл 2 (гаднах цагираг: M, дотоод цагираг: φ ), Төрөл 3 (Гадна цагираг: φ, Дотор цагираг: M).
1. N1 нь тосолгооны тосны нүхний тоо юм. Тосон аяга M10 × 1JB/T7940.1～JB/T7940.2。 Хэрэглэгч нь хэрэглээний бодит нөхцөл байдлаас шалтгаалан тосны нүхний байрлалыг тодорхойлж болно.
2. N - ∅ нь урсгалтай нүхтэй, M диаметртэй, 2М гүнтэй өөрчлөгдөж болно.
3. Энэ дээж дэх техникийн үзүүлэлтүүд нь стандарт бүтээгдэхүүн бөгөөд дотоод болон гадаад диаметр нь чөлөөт хүлцэл юм. Хэрэв үндсэн хөдөлгүүр болон эргүүлэх холхивчийн хооронд тохирох шаардлага байгаа бол тохирох хэмжээс, нарийвчлалыг гэрээ эсвэл гэрээний хавсралтад (техникийн гэрээ гэх мэт) зааж өгнө үү.
4. Хүснэгтэнд дурдсан бүтээгдэхүүнүүд нь манай компанийн байнгын бүтээгдэхүүн юм. Хэрэв танд өөр тусгай шаардлага байгаа бол манай компанид хандана уу.
Гурван эгнээний өнхрөх цагираг (Цуврал 13)-130 Араагүй - AOXUAN Bearings.pdf
Энэ нь шанага дугуйт экскаватор, дугуйт кран, далайн кран, боомтын кран, ган эргэлт, том тоннын ачааны кран болон бусад машин зэрэг том диаметр шаардлагатай хүнд машин механизмд ялангуяа тохиромжтой.
1) Та худалдаачин эсвэл үйлдвэрлэгч үү?
Бид 20 гаруй жилийн туршлагатай, эргэдэг холхивчийн мэргэжлийн үйлдвэрлэгч бөгөөд манай үйлдвэр Жиансу мужид байрладаг.
2) Төлбөрийн нөхцөл юу вэ?
Бид ихэвчлэн T/T эсвэл L/C-г хүлээн зөвшөөрдөг. Бусад нөхцөлийг тохиролцох боломжтой.
3) Таны захиалгын хамгийн бага тоо хэмжээ хэд вэ?
Энэ нь таны юу худалдаж авахаас хамаарна. Хэвийн нөхцөлд манай захиалгын хамгийн бага хэмжээ 1 ширхэг байна.
4) Таны хүргэх хугацаа хэд вэ?
Хэрэв нөөц байгаа бол бидний хүргэх хугацаа ердөө 3-7 хоног байна. Хэрэв энэ нь манай стандарт төрөл юм бол хүргэх хугацаа ойролцоогоор 25 хоног, стандарт төрөл биш бол хүргэх хугацаа 45 ~ 50 хоног байна.
5) Чанарын хяналтын талаар юу хэлэх вэ?
Бидэнд төгс бүтээгдэхүүн үйлдвэрлэх чанарын удирдлагын төгс тогтолцоо бий. Бүтээгдэхүүний чанар, техникийн үзүүлэлтийг сайтар шалгаж, савлагаа дуусах хүртэл үйлдвэрлэлийн процесс бүрийг хянаж, бүтээгдэхүүний аюулгүй байдлыг хангахын тулд саванд хийх үүрэгтэй.
6) Та ажлын нөхцлийн дагуу тусгай тохируулга хийж чадах уу?
Мэдээжийн хэрэг, бид янз бүрийн ажлын нөхцөлд зориулж эргүүлэх холхивчийг боловсруулж, үйлдвэрлэх боломжтой.
7) Tri-ROW Roller Slewing Ring - 130 Gear OEM байхгүй
Чанжоу Аохуан хүнд даацын ХХК нь Жянсу мужийн Чанжоу хотод байрладаг. Энэ нь эргэдэг холхивчийн судалгаа, хөгжүүлэлт, дизайн, үйлдвэрлэл, борлуулалтаар мэргэшсэн өндөр технологийн аж ахуйн нэгж юм. Тус компани нь 32000㎡ талбай, 25500㎡ барилгын талбайг хамардаг. Тус компани нь 120 гаруй төрлийн янз бүрийн боловсруулах тоног төхөөрөмж, 30 гаруй дэвшилтэт туршилтын төхөөрөмжтэй бөгөөд эргэлтийн холхивчийн жилийн гарц 30000 гаруй багц юм.
Чанжоу Аошуан хүнд даацын ХХК нь Чанжоу хотын хувийн шинжлэх ухаан, технологийн аж ахуйн нэгж, Жянсу мужийн өндөр технологийн аж ахуйн нэгж, Чанжоу хотын хүнд даацын эргэдэг инженерийн технологийн судалгааны төвөөр дараалан хүлээн зөвшөөрөгдсөн. тогтвортой судалгаа, хөгжлийн чадавхи.
Тус компани 'үйлдвэрлэлийн их сургуулийн судалгаа' хамтын ажиллагаагаа үргэлжлүүлэн бэхжүүлж, Хэхай их сургууль, Жянсу их сургууль, Нанжингийн технологийн их сургууль, Луоян холхивчийн шинжлэх ухаан, технологийн судалгааны хүрээлэнгийн коллеж, тэнхимүүдтэй эргэдэг холхивчтой холбоотой чиглэлээр мэргэжлийн судалгаа, хамтын ажиллагаа явуулж байна. болон бусад их дээд сургууль, үйлдвэрлэлийн судалгааны хүрээлэнгүүд.
