QW
Аоксуань
01-QW
Подшипники включают внутреннее кольцо и внешнее кольцо, одно из которых обычно включает передачу. Вместе с отверстиями для прикрепления в обоих кольцах они обеспечивают оптимизированную передачу мощности с простым и быстрым соединением между соседними компонентами машины. Гоночные дорожки подшипников в сочетании с калковыми элементами и клетками или проставками предназначены для размещения нагрузок, действующих по отдельности или в комбинации, и в любом направлении.
Согласно условиям напряжения, расположены верхние и нижние ряды стальных шариков с разными диаметрами. Эта сборка открытого типа очень удобна. Угол подшипника верхних и нижних круговых гоночных дорог составляет 90 °, что может выдерживать большую осевую силу и чаевые.

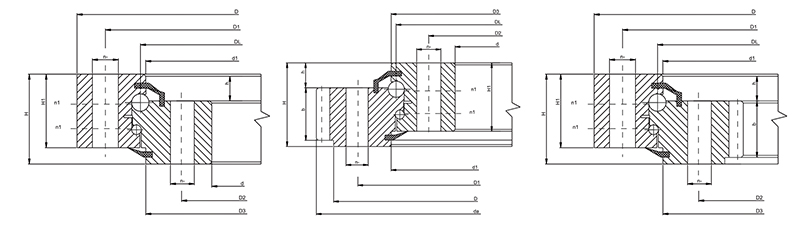

Нет. | Тип | Конфигурация и структурное измерение | Монтажный размер отверстия | Параметр передачи | Масса | |||||||||||||||||||
QU. | QW, Qn | QW | Qu, qn | QU, QW | QN | ЧАС | час | n1 | D1 | D2 | не | Тип а | Тип B, C, D. | беременный | м | QW (x = -0,5) | Qn (x =+0,5) | QU. | QW | QN | ||||
Dl.steel Ball Spec | Дюймовый | дюймовый | Φ | М | Т | Z. | дат | Z. | дат | кг | ||||||||||||||
1 | 315,20 315,20 315.20A | 406 | 408 | 222 | 224 | 60 | 10 | 2 | 370 | 260 | 10 | φ17 | 16 | 24 | 40 | 3 4 | 140 106 | 423 428 | 70 51 | 207 200 | 31 | 35 36 | 34 35 | |
2 | 355,20 355,20 355.20A | 446 | 448 | 262 | 264 | 60 | 10 | 2 | 410 | 300 | 10 | φ17 | 16 | 24 | 40 | 3 4 | 153 116 | 462 468 | 84 61 | 249 240 | 37 | 40 41 | 39 40 | |
3 | 400.20 400.20 400.20a | 490 | 493 | 307 | 310 | 60 | 10 | 2 | 455 | 345 | 12 | φ17 | 16 | 24 | 40 | 4 5 | 127 103 | 512 520 | 73 57 | 288 280 | 41 | 45 47 | 44 46 | |
4 | 450.20 450.20 450.20a | 540 | 543 | 357 | 360 | 60 | 10 | 2 | 505 | 395 | 12 | φ17 | 16 | 24 | 40 | 4 5 | 140 113 | 564 570 | 85 67 | 336 330 | 47 | 51 53 | 50 52 | |
5 | 500.20 500.20 500.20a | 590 | 593 | 407 | 410 | 60 | 10 | 2 | 555 | 445 | 14 | φ17 | 16 | 30 | 40 | 5 6 | 122 103 | 615 624 | 78 64 | 385 378 | 52 | 56 58 | 55 57 | |
6 | 560.20 560.20 560.20a | 654 | 656 | 464 | 468 | 70 | 10 | 2 | 618 | 502 | 14 | φ17 | 16 | 30 | 50 | 4 5 | 169 136 | 680 685 | 111 88 | 440 435 | 72 | 78 79 | 76 77 | |
7 | 630.20 630.20 630.20A | 724 | 726 | 534 | 538 | 70 | 10 | 2 | 688 | 572 | 16 | φ17 | 16 | 30 | 50 | 4 5 | 186 150 | 748 755 | 129 102 | 512 505 | 80 | 86 88 | 84 86 | |
8 | 710.20 710.20 710.20A | 804 | 806 | 614 | 618 | 70 | 10 | 2 | 768 | 652 | 18 | φ17 | 16 | 30 | 50 | 5 6 | 166 139 | 835 840 | 118 98 | 585 582 | 91 | 99 101 | 97 97 | |
9 | 800.20 800.20 800.20a | 894 | 896 | 704 | 708 | 70 | 10 | 2 | 858 | 742 | 20 | φ17 | 16 | 30 | 50 | 6 8 | 154 116 | 930 936 | 113 84 | 672 664 | 102 | 114 114 | 110 111 | |
10 | 800.25 800.25 800.25a | 904 | 908 | 692 | 694 | 78 | 10 | 2 | 864 | 736 | 18 | φ22 | 20 | 36 | 58 | 6 8 | 156 118 | 942 952 | 110 82 | 654 648 | 130 | 143 147 | 142 142 | |
11 | 900.25 900.25 900.25a | 1004 | 1008 | 792 | 794 | 78 | 10 | 2 | 964 | 836 | 20 | φ22 | 20 | 36 | 58 | 8 10 | 130 105 | 1048 1060 | 94 75 | 744 740 | 146 | 162 168 | 163 162 | |
12 | 1000.25 1000.25 1000.25a | 1104 | 1108 | 892 | 894 | 78 | 10 | 2 | 1064 | 936 | 24 | φ22 | 20 | 36 | 58 | 8 10 | 143 115 | 1152 1160 | 107 85 | 848 840 | 162 | 182 185 | 178 179 | |
13 | 1000.32 1000.32 1000.32a | 1120 | 1124 | 876 | 880 | 90 | 10 | 2 | 1074 | 926 | 24 | φ24 | 22 | 40 | 70 | 8 10 | 144 116 | 1160 1170 | 105 84 | 832 830 | 212 | 227 232 | 230 227 | |
14 | 1120.32 1120.32 1120.32a | 1240 | 1244 | 996 | 1000 | 90 | 10 | 4 | 1194 | 1046 | 28 | φ24 | 22 | 40 | 70 | 10 12 | 129 108 | 1300 1308 | 95 79 | 940 936 | 237 | 272 275 | 263 262 | |
15 | 1250.32 1250.32 1250.32a | 1370 | 1374 | 1126 | 1130 | 90 | 10 | 4 | 1324 | 1176 | 32 | φ24 | 22 | 40 | 70 | 10 12 | 142 119 | 1430 1440 | 108 90 | 1070 1068 | 264 | 302 309 | 294 290 | |
16 | 1400.32 1400.32 1400.32a | 1520 | 1524 | 1276 | 1280 | 90 | 10 | 4 | 1474 | 1326 | 36 | φ24 | 22 | 40 | 70 | 12 14 | 131 113 | 1584 1596 | 102 87 | 1212 1204 | 285 | 337 347 | 333 336 | |
17 | 1250.40 1250.40 1250.40a | 1390 | 1394 | 1108 | 1110 | 102 | 12 | 4 | 1336 | 1164 | 32 | φ26 | 24 | 45 | 80 | 10 12 | 144 120 | 1450 1452 | 106 88 | 1050 1044 | 351 | 396 392 | 388 388 | |
18 | 1400.40 1400.40 1400.40a | 1540 | 1544 | 1258 | 1260 | 102 | 12 | 4 | 1486 | 1314 | 36 | φ26 | 24 | 45 | 80 | 12 14 | 133 114 | 1608 1610 | 100 86 | 1188 1190 | 393 | 448 443 | 444 434 | |
19 | 1600.40 1600.40 1600.40a | 1740 | 1744 | 1458 | 1460 | 102 | 12 | 4 | 1686 | 1514 | 40 | φ26 | 24 | 45 | 80 | 12 14 | 150 129 | 1812 1820 | 117 100 | 1392 1386 | 455 | 528 534 | 509 511 | |
20 | 1800.40 1800.40 1800.40a | 1940 | 1944 | 1658 | 1660 | 102 | 12 | 4 | 1886 | 1714 | 44 | φ26 | 24 | 45 | 80 | 14 16 | 143 126 | 2016 2032 | 114 99 | 1582 1568 | 507 | 583 607 | 576 591 | |
21 | 1600.50 1600.50 1600.50a | 1762 | 1766 | 1434 | 1438 | 124 | 12 | 4 | 1704 | 1496 | 40 | φ30 | 27 | 50 | 100 | 12 14 | 151 130 | 1824 1834 | 115 98 | 1368 1358 | 647 | 714 727 | 714 723 | |
22 | 1800.50 1800.50 1800.50a | 1964 | 1966 | 1634 | 1638 | 124 | 12 | 4 | 1904 | 1696 | 44 | φ30 | 27 | 50 | 100 | 14 16 | 145 127 | 2044 2048 | 113 98 | 1568 1552 | 730 | 845 843 | 794 818 | |
23 | 2000.50 2000.50 2000.50a | 2162 | 2166 | 1834 | 1842 | 124 | 12 | 6 | 2104 | 1896 | 48 | φ30 | 27 | 50 | 100 | 16 18 | 139 124 | 2240 2250 | 111 98 | 1760 1746 | 812 | 912 927 | 891 913 | |
24 | 2240.50 2240.50 2240.50a | 2402 | 2406 | 2072 | 2078 | 124 | 12 | 6 | 2344 | 2136 | 54 | φ30 | 27 | 50 | 100 | 16 18 | 154 138 | 2480 2502 | 125 111 | 1984 1980 | 909 | 1020 1078 | 1044 1041 | |
25 | 2500.50 2500.50 2500.50a | 2662 | 2666 | 2334 | 2342 | 124 | 12 | 6 | 2604 | 2396 | 60 | φ30 | 27 | 50 | 100 | 18 20 | 152 137 | 2754 2760 | 126 113 | 2250 2240 | 1015 | 1171 1175 | 1132 1148 | |

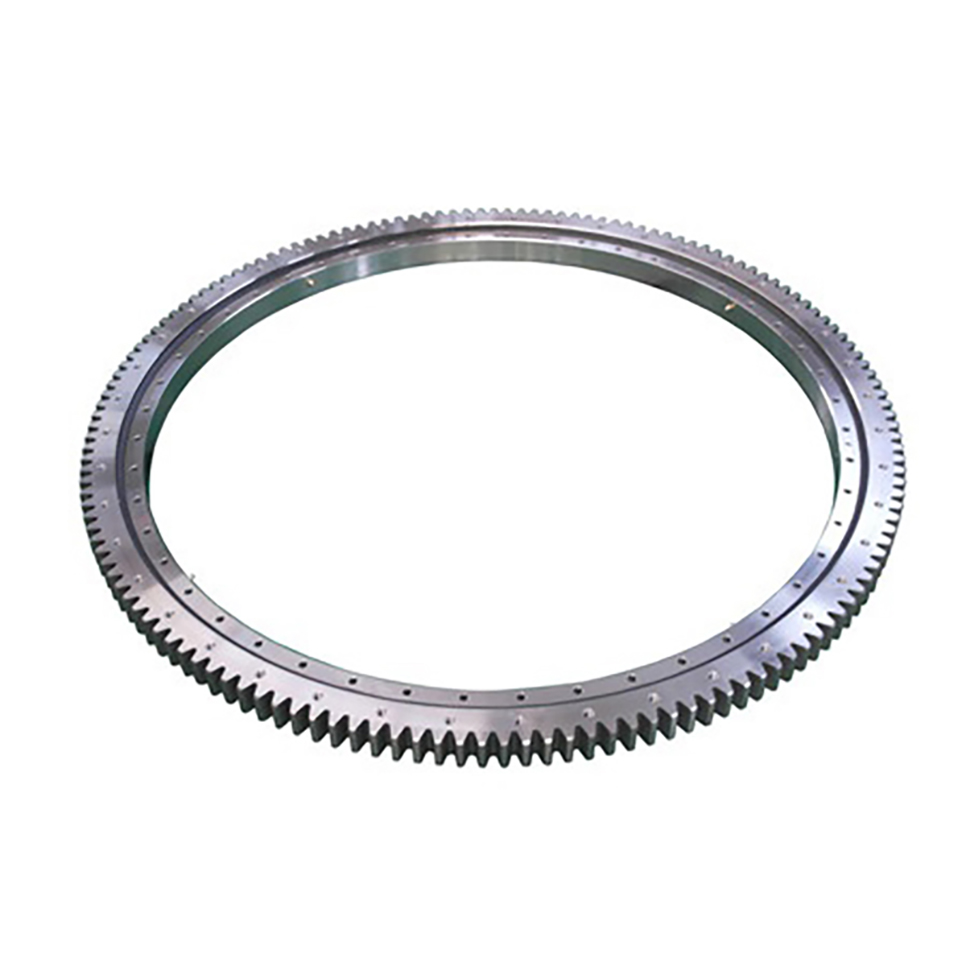

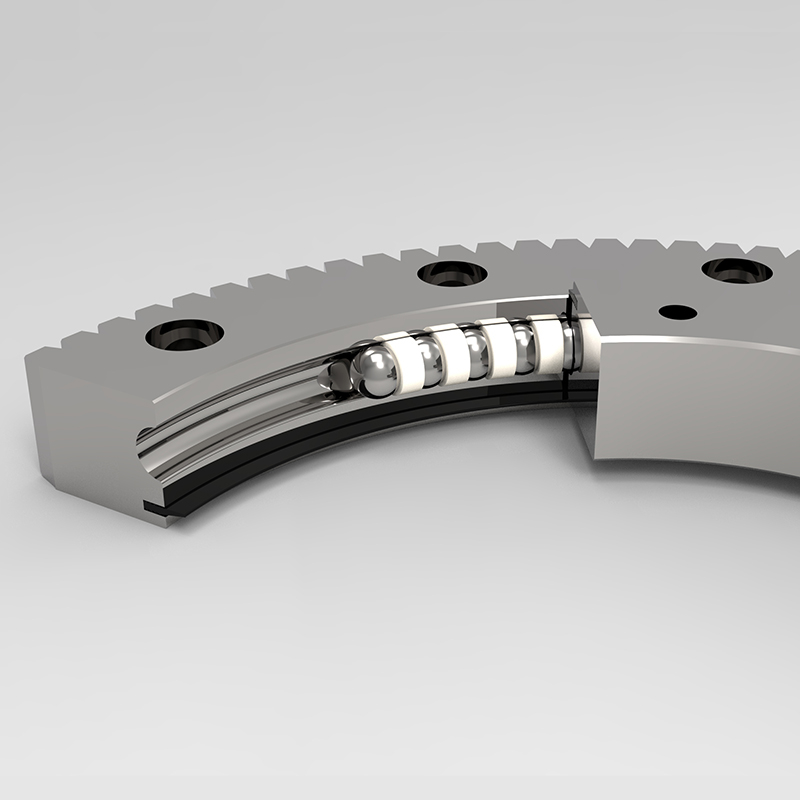

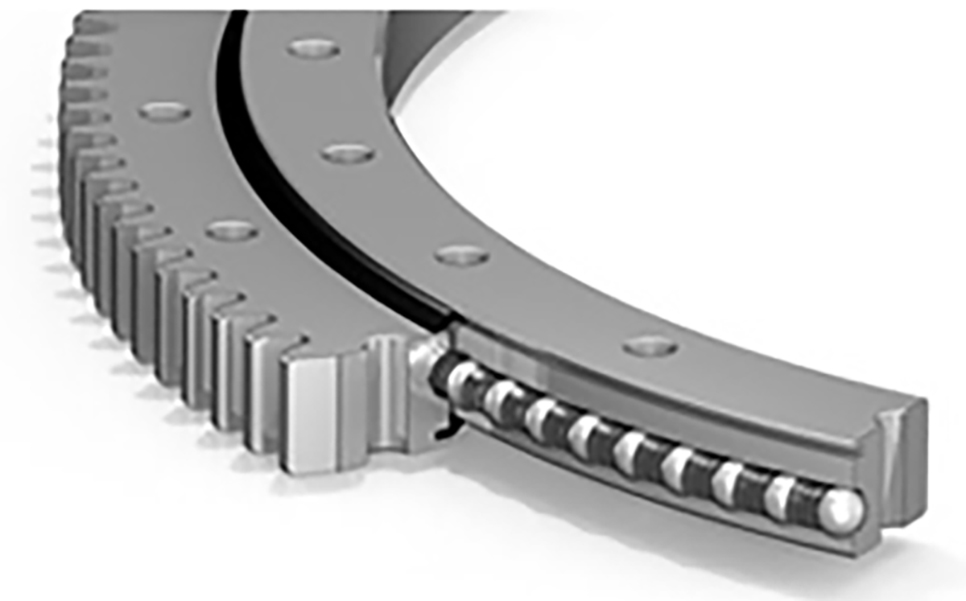

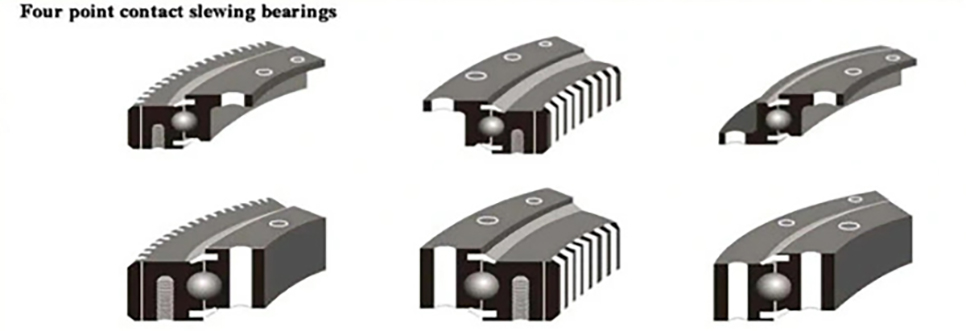

Четырехточечный контактный шарик для одного ряда подшипника состоит из двух сидений, которые компактны по структуре и свету в весе. Стальный шарик находится в четырех точках контакта с круговой гоночной трассой и может одновременно принести осевую силу, радиальную силу и чаевые. Можно выбрать роторные конвейеры, сварки, малые и средние краны, экскаваторы и другие инженерные машины.
Одно рядовое четыре точечного контактного шарика Кольцо (серия Q) .pdf

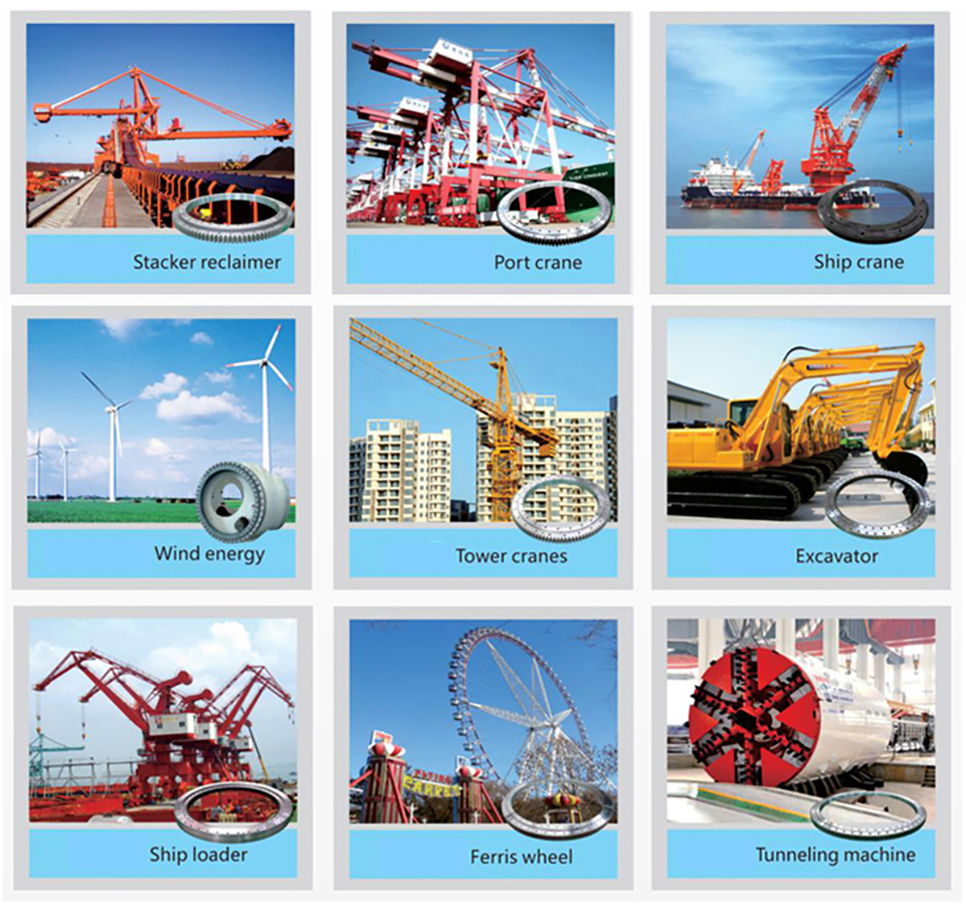

Он особенно подходит для тяжелой техники, требующей больших диаметров, таких как экскаваторы ковша, колесные краны, морские краны, портовые краны, стальные повороты, большие тоннажные грузовики и другие машины.
1) Вы трейдер или производитель?
Мы работаем профессиональным производителем подшипников с более чем 20 -летним опытом, а наша фабрика находится в провинции Цзянсу.
2) Каковы условия оплаты?
Обычно мы принимаем T/T или L/C. Другие условия являются договорными.
3) Какое количество минимального количества заказа?
Это зависит от того, что вы покупаете. При нормальных обстоятельствах наше минимальное количество заказа составляет 1 штуку.
4) Какое у вас время доставки?
Наше время заказа составляет всего 3-7 дней, если акции доступны. Если это наш стандартный тип, время доставки составляет около 25 дней, если он не является стандартным типом, время доставки составляет 45 ~ 50 дней.
5) А как насчет контроля качества?
У нас есть идеальная система управления качеством для производства идеальных продуктов. Возможно, для тщательного тестирования качества и спецификаций продукта, контролируя каждый производственный процесс до завершения упаковки для обеспечения безопасности продукта в контейнере.
6) Можете ли вы предоставить специальную настройку в соответствии с условиями труда?
Конечно, мы можем спроектировать и производить подшипники для подшипников для различных условий труда.

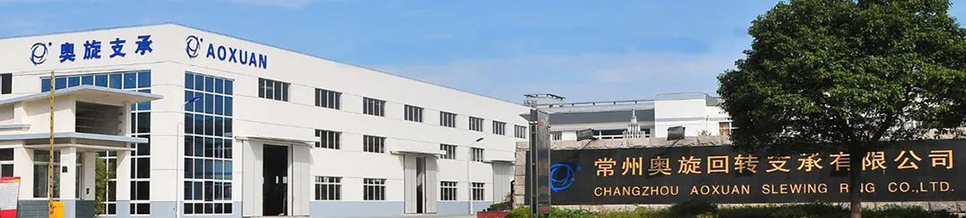

Changzhou Aoxuan Heavy Bearing Co., Ltd. расположена в Чанчжоу, провинция Цзянсу. Это высокотехнологичное предприятие, специализирующееся на исследованиях, разработке, проектировании, производстве и продажах подшипников. Компания охватывает площадь 32000 ㎡ и площадь здания 25500 ㎡. Компания имеет более 120 наборов различного обрабатывающего оборудования и более 30 усовершенствованных испытательных оборудования, годовая выработка подшипника, превышающая 30000 комплектов.
Changzhou Aoxuan Heavy Bearing Co., Ltd., была последовательно признана частным предприятием по науке и технологиям в городе Чанчжоу, высокотехнологичном предприятии в провинции Цзянсу, а также в области исследований инженерных технологий, несущих тяжелую нагрузку, в городе Чанчжоу, с богатыми и устойчивыми исследованиями и развитиями.
Компания продолжала укреплять сотрудничество в области отраслевого университета »и проводила профессиональные исследования и сотрудничество в области поля, связанных с несмежными людьми, с колледжами и департаментами Университета Хехай, Университета Цзяньгсу, Технологического университета Нандзин, Луоян, института научных и технологических исследований и других университетов и промышленных научных институтов.
