AOXUAN Zweireihiges Kugeldrehlager -021.022. Außenzahnrad

Großwälzlager bestehen aus einem Innenring und einem Außenring, von denen einer normalerweise ein Zahnrad enthält. Zusammen mit Befestigungslöchern in beiden Ringen ermöglichen sie eine optimierte Kraftübertragung bei einfacher und schneller Verbindung benachbarter Maschinenkomponenten. Die Lagerlaufbahnen sind in Verbindung mit den Wälzkörpern und Käfigen oder Distanzstücken so ausgelegt, dass sie Belastungen aufnehmen können, die einzeln oder in Kombination und in jede Richtung wirken.

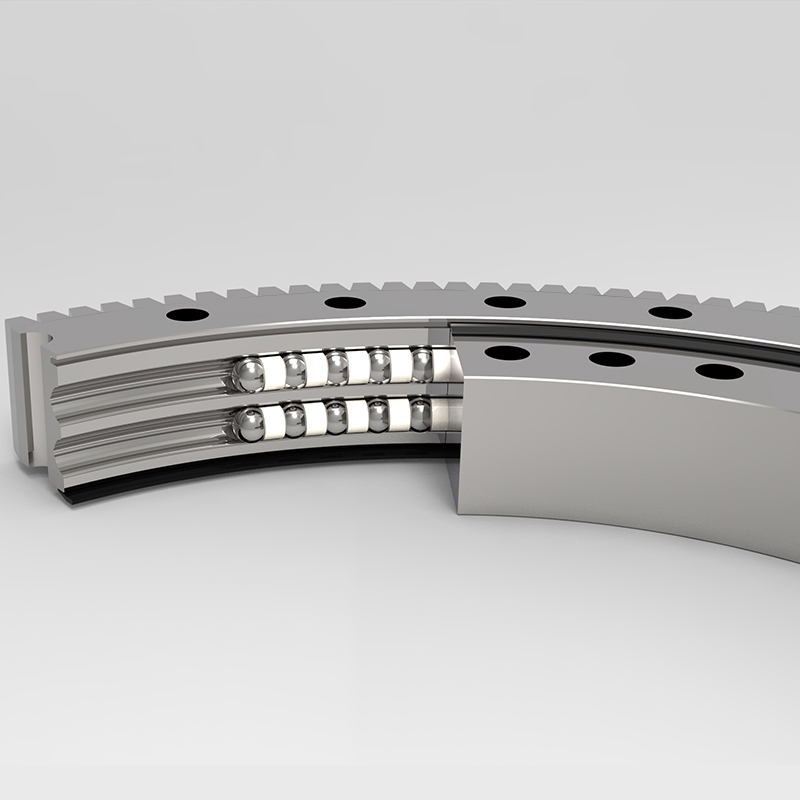

Zweireihiger Drehkranz - 021.022. Außenzahnradprofil

Je nach Beanspruchung werden in der oberen und unteren Reihe Stahlkugeln mit unterschiedlichen Durchmessern angeordnet. Diese offene Baugruppe ist sehr praktisch. Der Lagerwinkel der oberen und unteren Kreisbogenlaufbahn beträgt 90 °, wodurch große Axialkräfte und Kippmomente ausgehalten werden können.

Zweireihiger Drehkranz - 021.022. Externer Getriebetisch

Drehkranzlager mit Außenverzahnung

Hinweis: Das Montageloch (n - Φ) kann durch das Schraubenloch (nM) ersetzt werden. Die Länge des Schraubenlochs: T. Die Produkttypen sind wie folgt: Typ 0 (Innen- und Außenring: Φ), Typ 1 (Innen- und Außenring: M), Typ 2 (Außenring: M, Innenring: φ ), Typ 3 (Außenring:φ, Innenring: M).

Drehkranzlager ohne Getriebe

Drehkranzlager mit Innenverzahnung

Zweireihiger Drehkranz - 021.022. Merkmale und Vorteile von Außenzahnrädern

1. N1 ist die Anzahl der Schmieröllöcher. Ölbecher M10 × 1JB/T7940.1～JB/T7940.2。 Der Benutzer kann die Position der Ölbohrung entsprechend der tatsächlichen Anwendungssituation festlegen.

2. N - ∅ kann in ein Gewindeloch mit einem Durchmesser von M und einer Tiefe von 2M geändert werden.

3. Die Spezifikationen in diesem Beispiel sind Standardprodukte und die Innen- und Außendurchmesser sind freie Toleranzen. Wenn Übereinstimmungsanforderungen zwischen Hauptmotor und Großwälzlager bestehen, geben Sie bitte die passenden Abmessungen und die Genauigkeit im Vertrag oder in Vertragsanhängen (z. B. technischen Vereinbarungen) an.

4. Bei den in der Tabelle aufgeführten Produkten handelt es sich um Stammprodukte unseres Unternehmens. Wenn Sie weitere spezielle Anforderungen haben, wenden Sie sich bitte an unser Unternehmen.

Drehkranzlager können ebenfalls in drei verschiedene Typen unterteilt werden

Drehkranzlager ohne Getriebe

Drehkranzlager mit Außenverzahnung

Drehkranzlager mit Innenverzahnung

Zweireihiger Drehkranz - 021.022. PDF-Katalog für Außenzahnräder

Zweireihiger Drehkranz (Serie 02) – 021 Außenzahnrad – AOXUAN Bearings.pdf

Zweireihiger Drehkranz - 021.022. Außenzahnradanwendung ​

Es eignet sich besonders für schwere Maschinen, die große Durchmesser erfordern, wie Schaufelradbagger, Radkräne, Schiffskräne, Hafenkräne, Stahldrehtische, LKW-Kräne mit großer Tonnage und andere Maschinen.

Zweireihiger Drehkranz - 021.022. Häufig gestellte Fragen zu Außenzahnrädern

1) Sind Sie Händler oder Hersteller?

Wir sind ein professioneller Großwälzlagerhersteller mit mehr als 20 Jahren Erfahrung und unser Werk befindet sich in der Provinz Jiangsu.

2) Wie lauten die Zahlungsbedingungen?

Wir akzeptieren normalerweise T/T oder L/C. Andere Bedingungen sind verhandelbar.

3) Wie hoch ist Ihre Mindestbestellmenge?

Es kommt darauf an, was Sie kaufen. Unter normalen Umständen beträgt unsere Mindestbestellmenge 1 Stück.

4) Wie ist Ihre Lieferzeit?

Unsere Lieferzeit beträgt nur 3-7 Tage, sofern der Vorrat verfügbar ist. Wenn es sich um unseren Standardtyp handelt, beträgt die Lieferzeit etwa 25 Tage. Wenn es sich nicht um einen Standardtyp handelt, beträgt die Lieferzeit 45 bis 50 Tage.

5) Wie sieht es mit der Qualitätskontrolle aus?

Wir verfügen über ein perfektes Qualitätsmanagementsystem, um perfekte Produkte herzustellen. Wir sind verantwortlich für die sorgfältige Prüfung der Produktqualität und -spezifikationen und überwachen jeden Produktionsprozess bis zum Abschluss der Verpackung, um die Produktsicherheit im Behälter zu gewährleisten.

6) Können Sie spezielle Anpassungen entsprechend den Arbeitsbedingungen vornehmen?

Natürlich können wir die Großwälzlager für unterschiedliche Arbeitsbedingungen entwerfen und produzieren.

7) Zweireihiger Drehkranz – 021.022. Außenzahnrad-OEM verfügbar
