110
أوكسوان
J11-0
| الكمية: | |
|---|---|
تتكون محامل الدوران من حلقة داخلية وحلقة خارجية، وعادة ما تشتمل إحداهما على ترس. ومع فتحات التثبيت في كلتا الحلقتين، فإنها تتيح نقلًا مثاليًا للطاقة من خلال اتصال بسيط وسريع بين مكونات الماكينة المتجاورة. تم تصميم مجاري المحامل، جنبًا إلى جنب مع العناصر الدوارة والأقفاص أو الفواصل، لاستيعاب الأحمال التي تعمل منفردة أو مجتمعة، وفي أي اتجاه.
وفقا لظروف الإجهاد، يتم ترتيب الصفوف العلوية والسفلية من الكرات الفولاذية بأقطار مختلفة. هذا التجميع من النوع المفتوح مريح للغاية. زاوية تحمل المجاري المائية ذات القوس الدائري العلوي والسفلي هي 90 درجة، والتي يمكنها تحمل القوة المحورية الكبيرة ولحظة الانقلاب.

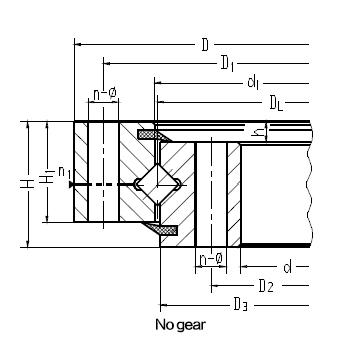

| لا. | البعد الدائري | البعد المتصاعد | البعد الهيكلي | شمال غرب | |||||||||||
| دي إل | كجم | ||||||||||||||
| مم | دي | د | د | ح | د1 | د2 | ن | φ | م | ن1 | د3 | د1 | H1 | ح | |
| مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | ||||
| 110.25.500 | 602 | 398 | 75 | 566 | 434 | 20 | 18 | 16 | 4 | 498 | 502 | 65 | 10 | 77 | |
| 110.25.560 | 662 | 458 | 75 | 626 | 494 | 20 | 18 | 16 | 4 | 558 | 562 | 65 | 10 | 87 | |
| 110.25.630 | 732 | 528 | 75 | 696 | 564 | 24 | 18 | 16 | 4 | 628 | 632 | 65 | 10 | 95 | |
| 110.25.710 | 812 | 608 | 75 | 776 | 644 | 24 | 18 | 16 | 4 | 708 | 712 | 65 | 10 | 111 | |
| 110.28.800 | 922 | 678 | 82 | 878 | 722 | 30 | 22 | 20 | 6 | 798 | 802 | 72 | 10 | 167 | |
| 110.28.900 | 1022 | 778 | 82 | 978 | 822 | 30 | 22 | 20 | 6 | 898 | 902 | 72 | 10 | 186 | |
| 110.28.1000 | 1122 | 878 | 82 | 1078 | 922 | 36 | 22 | 20 | 6 | 998 | 1002 | 72 | 10 | 204 | |
| 110.28.1120 | 1242 | 998 | 82 | 1198 | 1042 | 36 | 22 | 20 | 6 | 1118 | 1122 | 72 | 10 | 233 | |
| 110.32.1250 | 1390 | 1110 | 91 | 1337 | 1163 | 40 | 26 | 24 | 5 | 1248 | 1252 | 81 | 10 | 337 | |
| 110.32.1400 | 1540 | 1260 | 91 | 1487 | 1313 | 40 | 26 | 24 | 5 | 1398 | 1402 | 81 | 10 | 369 | |
| 110.32.1600 | 1740 | 1460 | 91 | 1687 | 1513 | 45 | 26 | 24 | 5 | 1598 | 1602 | 81 | 10 | 425 | |
| 110.32.1800 | 1940 | 1660 | 91 | 1887 | 1713 | 45 | 26 | 24 | 5 | 1798 | 1802 | 81 | 10 | 525 | |
| 110.40.2000 | 2178 | 1825 | 112 | 2110 | 1891 | 48 | 33 | 30 | 8 | 1997 | 2003 | 100 | 12 | 815 | |
| 110.40.2240 | 2418 | 2065 | 112 | 2350 | 2131 | 48 | 33 | 30 | 8 | 2237 | 2243 | 100 | 12 | 944 | |
| 110.40.2500 | 2678 | 2325 | 112 | 2610 | 2391 | 56 | 33 | 30 | 8 | 2497 | 2503 | 100 | 12 | 1026 | |
| 110.40.2800 | 2978 | 2625 | 112 | 2910 | 2691 | 56 | 33 | 30 | 8 | 2797 | 2803 | 100 | 12 | 1375 | |
| 110.50.3150 | 3376 | 2922 | 134 | 3286 | 3014 | 56 | 45 | 42 | 8 | 3147 | 3153 | 122 | 12 | 2097 | |
1. N1 هو عدد فتحات زيت التشحيم. كوب الزيت M10 × 1JB/T7940.1～JB/T7940.2. يمكن للمستخدم تحديد موضع فتحة الزيت وفقًا لحالة التطبيق الفعلية.
2. يمكن تغيير N - ∅ إلى ثقب ملولب، بقطر M وعمق 2M.
3. المواصفات في هذه العينة هي منتجات قياسية، والأقطار الداخلية والخارجية هي تفاوتات مجانية. إذا كانت هناك متطلبات مطابقة بين المحرك الرئيسي ومحمل الدوران، فيرجى الإشارة إلى أبعاد المطابقة والدقة في العقد أو مرفقات العقد (مثل الاتفاقيات الفنية).
4. المنتجات المدرجة في الجدول هي المنتجات العادية لشركتنا. إذا كان لديك أي متطلبات خاصة أخرى، يرجى الاتصال بشركتنا.
11 حلقة الدوران ذات الأسطوانة المتقاطعة 110-AOXUANBEARING.pdf
إنها مناسبة بشكل خاص للآلات الثقيلة التي تتطلب أقطارًا كبيرة، مثل الحفارات ذات العجلات الدلو، والرافعات ذات العجلات، والرافعات البحرية، ورافعات الموانئ، والأقراص الدوارة الفولاذية، ورافعات الشاحنات ذات الحمولة الكبيرة وغيرها من الآلات.
1) هل أنت تاجر أو منتج؟
نحن متخصصون في تصنيع محامل الدوران مع أكثر من 20 عامًا من الخبرة، ويقع مصنعنا في مقاطعة جيانغسو.
2) ما هي شروط الدفع؟
نحن عادة نقبل T / T أو L / C. شروط أخرى قابلة للتفاوض.
3) ما هو الحد الأدنى لكمية الطلب الخاص بك؟
ذلك يعتمد على ما تشتريه. في ظل الظروف العادية، الحد الأدنى لكمية الطلب لدينا هو 1 قطعة.
4) ما هو وقت التسليم الخاص بك؟
المهلة الزمنية لدينا هي 3-7 أيام فقط إذا كان المخزون متاحًا. إذا كان هذا هو النوع القياسي لدينا، فإن وقت التسليم هو حوالي 25 يومًا، وإذا لم يكن من النوع القياسي، فإن وقت التسليم هو 45 إلى 50 يومًا.
5) ماذا عن مراقبة الجودة؟
لدينا نظام إدارة جودة مثالي لإنتاج منتجات مثالية. مسؤول عن الاختبار الدقيق لجودة المنتج ومواصفاته، ومراقبة كل عملية إنتاج حتى اكتمال التعبئة لضمان سلامة المنتج في الحاوية.
6) هل يمكنك توفير تخصيص خاص وفقًا لظروف العمل؟
بالتأكيد، يمكننا تصميم وإنتاج محامل الدوران لظروف العمل المختلفة.
تقع شركة Changzhou Aoxuan Heavy Bearing Co., Ltd. في مدينة تشانغتشو بمقاطعة جيانغسو. إنها مؤسسة ذات تقنية عالية متخصصة في البحث والتطوير والتصميم والتصنيع والمبيعات لمحامل الدوران. تغطي الشركة مساحة 32000 ㎡ ومساحة بناء 25500 ㎡. تمتلك الشركة أكثر من 120 مجموعة من معدات التصنيع المختلفة وأكثر من 30 معدات اختبار متقدمة، ويتجاوز الإنتاج السنوي لمحمل الدوران 30000 مجموعة.
لقد تم الاعتراف بشركة Changzhou Aoxuan Heavy Bearing Co., Ltd.، على التوالي كمؤسسة خاصة للعلوم والتكنولوجيا في مدينة Changzhou، وهي مؤسسة ذات تقنية عالية في مقاطعة Jiangsu، ومركز أبحاث تكنولوجيا الهندسة الهندسية ذات الأحمال الثقيلة في مدينة Changzhou، مع غنية وقدرات البحث والتطوير المستدامة.
واصلت الشركة تعزيز التعاون في مجال 'أبحاث الجامعات الصناعية'، وأجرت أبحاثًا وتعاونًا احترافيًا في المجالات ذات الصلة بالمحامل مع كليات وأقسام جامعة Hehai، وجامعة Jiangsu، وجامعة Nanjing للتكنولوجيا، ومعهد Luoyang Bearing لأبحاث العلوم والتكنولوجيا. وغيرها من الجامعات ومعاهد البحوث الصناعية.
