AOXUAN محمل الدوران المتقاطع ذو الصف الواحد - 111.112. جير خارجي

AOXUAN محمل الدوران المتقاطع ذو الصف الواحد - 111.112. جير خارجي

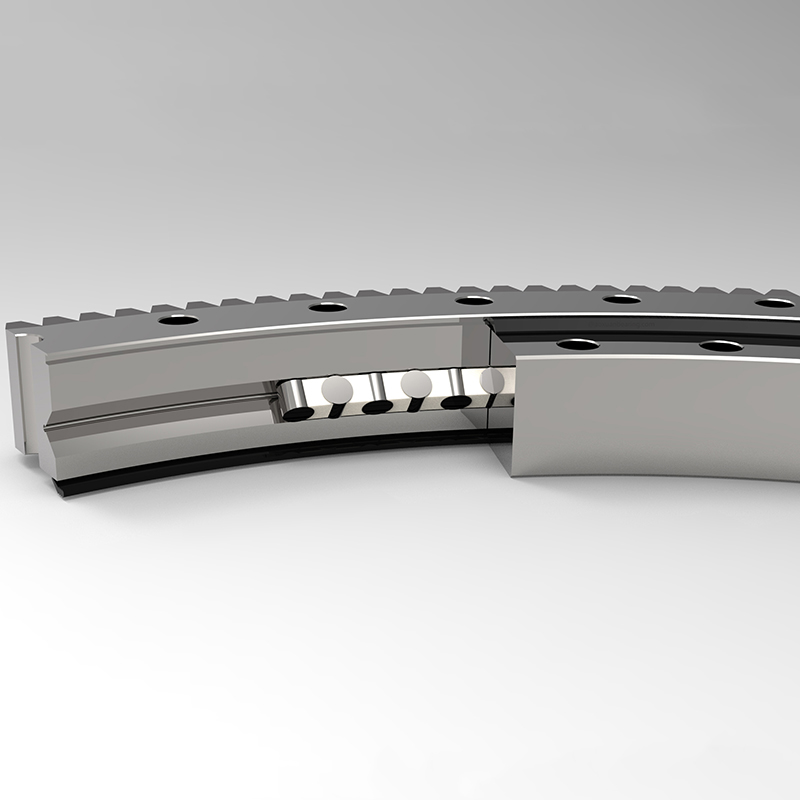

يتكون محمل الدوران المتقاطع من حلقتين للمقعد. إنها مدمجة في الهيكل، خفيفة الوزن، عالية في دقة التصنيع، صغيرة في خلوص التجميع، وتتطلب دقة تركيب عالية.

نموذج:
111.112.
ماركة:
أوكسوان

الكمية:
التوفر:





استفسر

وصف المنتج

تتكون محامل الدوران من حلقة داخلية وحلقة خارجية، وعادة ما تشتمل إحداهما على ترس. جنبًا إلى جنب مع فتحات التثبيت في كلتا الحلقتين، فإنها تتيح نقلًا مثاليًا للطاقة من خلال اتصال بسيط وسريع بين مكونات الماكينة المتجاورة. تم تصميم مجاري المحامل، جنبًا إلى جنب مع العناصر الدوارة والأقفاص أو الفواصل، لاستيعاب الأحمال التي تعمل منفردة أو مجتمعة، وفي أي اتجاه.

محامل الدوران المتقاطعة - 111.112. ملف تعريف العتاد الخارجي

111

وفقا لظروف الإجهاد، يتم ترتيب الصفوف العلوية والسفلية من الكرات الفولاذية بأقطار مختلفة. هذا التجميع من النوع المفتوح مريح للغاية. زاوية تحمل المجاري المائية ذات القوس الدائري العلوي والسفلي هي 90 درجة، والتي يمكنها تحمل القوة المحورية الكبيرة ولحظة الانقلاب.

محامل الدوران المتقاطعة - 111.112. طاولة التروس الخارجية

محامل حلقة الدوران مع العتاد الخارجي

حلقة الدوران الدائرية المتقاطعة 111-112

لا.	البعد الدائري				البعد المتصاعد					البعد الهيكلي					معلمة العتاد					عزم الدوران والعتاد		شمال غرب
دي إل	البعد الدائري				البعد المتصاعد					البعد الهيكلي					معلمة العتاد					عزم الدوران والعتاد		كجم
مم	دي	د	د	ح	د1	د2	ن	φ	م	ن1	د3	د1	H1	ح	ب	م	ض	س	ك	التطبيع	سؤال وجواب
	مم	مم	مم	مم	مم	مم	ن	مم	مم	ن1	مم	مم	مم	مم	مم	مم	ض	س	ك	كيلو نيوتن	كيلو نيوتن
111.25.500	629	602	398	75	566	434	20	18	16	4	498	502	65	10	60	5	123	0.5	0.1	37	52	84
112.25.500	628.8	602	398	75	566	434	20	18	16	4	498	502	65	10	60	6	102	0.5	0.1	45	62	84
111.25.560	689	662	458	75	626	494	20	18	16	4	558	562	65	10	60	5	135	0.5	0.1	37	52	92
112.25.560	688.8	662	458	75	626	494	20	18	16	4	558	562	65	10	60	6	112	0.5	0.1	45	62	92
111.25.630	772.8	732	528	75	696	564	24	18	16	4	628	632	65	10	60	6	126	0.5	0.1	45	62	111
112.25.630	774.4	732	528	75	696	564	24	18	16	4	628	632	65	10	60	8	94	0.5	0.1	60	83	111
111.25.710	850.8	812	608	75	776	644	24	18	16	4	708	712	65	10	60	6	139	0.5	0.1	45	62	125
112.25.710	854.4	812	608	75	776	644	24	18	16	4	708	712	65	10	60	8	104	0.5	0.1	60	83	125
111.25.800	966.4	922	678	82	878	722	30	22	20	6	798	802	72	10	65	8	118	0.5	0.1	65	91	179
112.28.800	968	922	678	82	878	722	30	22	20	6	798	802	72	10	65	10	94	0.5	0.1	81	114	179
111.28.900	1062.4	1022	778	82	978	822	30	22	20	6	898	902	72	10	65	8	130	0.5	0.1	65	91	200
112.28.900	1068	1022	778	82	978	822	30	22	20	6	898	902	72	10	65	10	104	0.5	0.1	81	114	200
111.28.1000	1188	1122	878	82	1078	922	36	22	20	6	998	1002	72	10	65	10	116	0.5	0.1	81	114	242
112.28.1000	1185.6	1122	878	82	1078	922	36	22	20	6	998	1002	72	10	65	12	96	0.5	0.1	97	136	242
111.28.1120	1298	1242	998	82	1198	1042	36	22	20	6	1118	1122	72	10	65	10	127	0.5	0.1	81	114	261
112.28.1120	1305.6	1242	998	82	1198	1042	36	22	20	6	1118	1122	72	10	65	12	106	0.5	0.1	97	136	261
111.32.1250	1449.6	1390	1110	91	1337	1163	40	26	24	5	1248	1252	81	10	75	12	118	0.5	0.1	113	157	362
112.32.1250	1453.2	1390	1110	91	1337	1163	40	26	24	5	1248	1252	81	10	75	14	101	0.5	0.1	132	182	362
111.32.1400	1605.6	1540	1260	91	1487	1313	40	26	24	5	1398	1402	81	10	75	12	131	0.5	0.1	113	157	417
112.32.1400	1607.2	1540	1260	91	1487	1313	40	26	24	5	1398	1402	81	10	75	14	112	0.5	0.1	132	182	411
111.32.1600	1817.2	1740	1460	91	1687	1513	45	26	24	5	1598	1602	81	10	75	14	127	0.5	0.1	132	182	488
112.32.1600	1820.8	1740	1460	91	1687	1513	45	26	24	5	1598	1602	81	10	75	16	111	0.5	0.1	151	224	484
111.32.1800	2013.2	1940	1660	91	1887	1713	45	26	24	5	1798	1802	81	10	75	14	141	0.5	0.1	132	182	530
112.32.1800	2012.8	1940	1660	91	1887	1713	45	26	24	5	1798	1802	81	10	75	16	123	0.5	0.1	151	224	530
111.40.2000	2268.8	2178	1825	112	2110	1891	48	33	30	8	1997	2003	100	12	90	16	139	0.5	0.1	181	250	935
112.40.2000	2264.4	2178	1825	112	2110	1891	48	33	30	8	1997	2003	100	12	90	18	123	0.5	0.1	203	281	935
111.40.2240	2492.8	2418	2065	112	2350	2131	48	33	30	8	2237	2243	100	12	90	16	153	0.5	0.1	181	250	1008
112.40.2240	2498.4	2418	2065	112	2350	2131	48	33	30	8	2237	2243	100	12	90	18	136	0.5	0.1	203	281	1008
111.40.2500	2768.4	2678	2325	112	2610	2391	56	33	30	8	2497	2503	100	12	90	18	151	0.5	0.1	203	281	1147
112.40.2500	2776	2678	2325	112	2610	2391	56	33	30	8	2497	2503	100	12	90	20	136	0.5	0.1	226	313	1147
111.40.2800	3074.4	2978	2625	112	2910	2691	56	33	30	8	2797	2803	100	12	90	18	168	0.5	0.1	203	281	1320
112.40.2800	3076	2978	2625	112	2910	2691	56	33	30	8	2797	2803	100	12	90	20	151	0.5	0.1	226	313	1320
111.50.3150	3476	3376	2922	134	3286	3014	56	45	42	8	3147	3153	122	12	110	20	171	0.5	0.1	276	383	2222
112.50.3150	3471.6	3376	2922	134	3286	3014	56	45	42	8	3147	3153	122	12	110	22	155	0.5	0.1	304	421	2222

محامل حلقة الدوران المتقاطعة بدون تروس

محامل حلقة الدوران المتقاطعة مع العتاد الداخلي

محامل الدوران المتقاطعة بواسطة ميزات وفوائد التروس الخارجية

1. N1 هو عدد فتحات زيت التشحيم. كوب الزيت M10 × 1JB/T7940.1～JB/T7940.2. يمكن للمستخدم تحديد موضع فتحة الزيت وفقًا لحالة التطبيق الفعلية.

2. يمكن تغيير N - ∅ إلى ثقب ملولب، بقطر M وعمق 2M.

3. المواصفات في هذه العينة هي منتجات قياسية، والأقطار الداخلية والخارجية هي تفاوتات مجانية. إذا كانت هناك متطلبات مطابقة بين المحرك الرئيسي ومحمل الدوران، فيرجى الإشارة إلى أبعاد المطابقة والدقة في العقد أو مرفقات العقد (مثل الاتفاقيات الفنية).

4. المنتجات المدرجة في الجدول هي المنتجات العادية لشركتنا. إذا كان لديك أي متطلبات خاصة أخرى، يرجى الاتصال بشركتنا.

يمكن أيضًا تقسيم محامل حلقة الدوران إلى ثلاثة أنواع مختلفة

حلقة الدوران أوكسوان 11

محامل حلقة الدوران بدون تروس

محامل حلقة الدوران مع العتاد الخارجي

محامل حلقة الدوران مع العتاد الداخلي

محامل الدوران المتقاطعة - 111.112. كتالوج PDF للعتاد الخارجي

حلقة الدوران الدائرية المتقاطعة 111-112 - AOXUAN Bearings.pdf

محامل الدوران المتقاطعة - 111.112. العتاد الخارجي تطبيق

إنها مناسبة بشكل خاص للآلات الثقيلة التي تتطلب أقطارًا كبيرة، مثل الحفارات ذات العجلات الدلو، والرافعات ذات العجلات، والرافعات البحرية، ورافعات الموانئ، والأقراص الدوارة الفولاذية، ورافعات الشاحنات ذات الحمولة الكبيرة وغيرها من الآلات.

تطبيق حلقة الدوران

محامل الدوران المتقاطعة - 111.112. الأسئلة الشائعة حول العتاد الخارجي

1) هل أنت تاجر أو منتج؟

نحن متخصصون في تصنيع محامل الدوران مع أكثر من 20 عامًا من الخبرة، ويقع مصنعنا في مقاطعة جيانغسو.

2) ما هي شروط الدفع؟

نحن عادة نقبل T / T أو L / C. شروط أخرى قابلة للتفاوض.

3) ما هو الحد الأدنى لكمية الطلب الخاص بك؟

ذلك يعتمد على ما تشتريه. في ظل الظروف العادية، الحد الأدنى لكمية الطلب لدينا هو 1 قطعة.

4) ما هو وقت التسليم الخاص بك؟

المهلة الزمنية لدينا هي 3-7 أيام فقط إذا كان المخزون متاحًا. إذا كان هذا هو النوع القياسي لدينا، فإن وقت التسليم هو حوالي 25 يومًا، وإذا لم يكن من النوع القياسي، فإن وقت التسليم هو 45 إلى 50 يومًا.

5) ماذا عن مراقبة الجودة؟

لدينا نظام إدارة جودة مثالي لإنتاج منتجات مثالية. مسؤول عن الاختبار الدقيق لجودة المنتج ومواصفاته، ومراقبة كل عملية إنتاج حتى اكتمال التعبئة لضمان سلامة المنتج في الحاوية.

6) هل يمكنك توفير التخصيص الخاص وفقًا لظروف العمل؟

بالتأكيد، يمكننا تصميم وإنتاج محامل الدوران لظروف العمل المختلفة.

7) محمل الدوران المتقاطع - 111.112. العتاد الخارجي OEM متاح

حول المصنع

تقع شركة Changzhou Aoxuan Heavy Bearing Co., Ltd. في مدينة تشانغتشو بمقاطعة جيانغسو. إنها مؤسسة ذات تقنية عالية متخصصة في البحث والتطوير والتصميم والتصنيع والمبيعات لمحامل الدوران. تغطي الشركة مساحة 32000 ㎡ ومساحة بناء 25500 ㎡. تمتلك الشركة أكثر من 120 مجموعة من معدات التصنيع المختلفة وأكثر من 30 معدات اختبار متقدمة، ويتجاوز الإنتاج السنوي لمحمل الدوران 30000 مجموعة.

لقد تم الاعتراف بشركة Changzhou Aoxuan Heavy Bearing Co., Ltd.، على التوالي كمؤسسة خاصة للعلوم والتكنولوجيا في مدينة Changzhou، وهي مؤسسة ذات تقنية عالية في مقاطعة Jiangsu، ومركز أبحاث تكنولوجيا الهندسة الهندسية ذات الأحمال الثقيلة في مدينة Changzhou، مع غنية وقدرات البحث والتطوير المستدامة.

واصلت الشركة تعزيز التعاون في مجال 'أبحاث الجامعات الصناعية'، وأجرت أبحاثًا وتعاونًا احترافيًا في المجالات ذات الصلة بالمحامل مع كليات وأقسام جامعة Hehai، وجامعة Jiangsu، وجامعة Nanjing للتكنولوجيا، ومعهد Luoyang Bearing لأبحاث العلوم والتكنولوجيا. وغيرها من الجامعات ومعاهد البحوث الصناعية.
