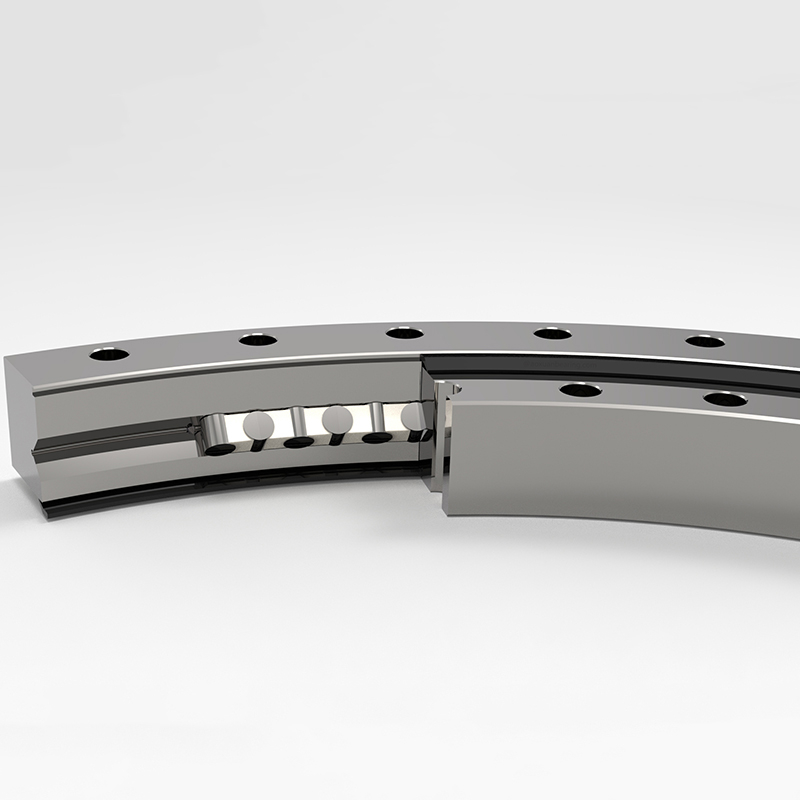

Поворотные подшипники состоят из внутреннего кольца и наружного кольца, одно из которых обычно содержит шестерню. Вместе с крепежными отверстиями в обоих кольцах они обеспечивают оптимальную передачу мощности с простым и быстрым соединением между соседними компонентами машины. Дорожки качения подшипника в сочетании с телами качения, сепараторами или прокладками предназначены для восприятия нагрузок, действующих по отдельности или в комбинации, и в любом направлении.
В зависимости от напряженного состояния располагаются верхний и нижний ряды стальных шариков разного диаметра. Такая сборка открытого типа очень удобна. Угол подшипника верхней и нижней кольцевых дорожек качения составляет 90 °, что позволяет выдерживать большие осевые силы и опрокидывающие моменты.
| Нет. | Размер кольца | Монтажный размер | Размер структуры | СЗ | |||||||||||
| ДЛ | кг | ||||||||||||||
| мм | Де | Д | д | ЧАС | Д1 | Д2 | н | φ | М | n1 | Д3 | d1 | H1 | час | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | ||||
| 110.25.500 | 602 | 398 | 75 | 566 | 434 | 20 | 18 | 16 | 4 | 498 | 502 | 65 | 10 | 77 | |
| 110.25.560 | 662 | 458 | 75 | 626 | 494 | 20 | 18 | 16 | 4 | 558 | 562 | 65 | 10 | 87 | |
| 110.25.630 | 732 | 528 | 75 | 696 | 564 | 24 | 18 | 16 | 4 | 628 | 632 | 65 | 10 | 95 | |
| 110.25.710 | 812 | 608 | 75 | 776 | 644 | 24 | 18 | 16 | 4 | 708 | 712 | 65 | 10 | 111 | |
| 110.28.800 | 922 | 678 | 82 | 878 | 722 | 30 | 22 | 20 | 6 | 798 | 802 | 72 | 10 | 167 | |
| 110.28.900 | 1022 | 778 | 82 | 978 | 822 | 30 | 22 | 20 | 6 | 898 | 902 | 72 | 10 | 186 | |
| 110.28.1000 | 1122 | 878 | 82 | 1078 | 922 | 36 | 22 | 20 | 6 | 998 | 1002 | 72 | 10 | 204 | |
| 110.28.1120 | 1242 | 998 | 82 | 1198 | 1042 | 36 | 22 | 20 | 6 | 1118 | 1122 | 72 | 10 | 233 | |
| 110.32.1250 | 1390 | 1110 | 91 | 1337 | 1163 | 40 | 26 | 24 | 5 | 1248 | 1252 | 81 | 10 | 337 | |
| 110.32.1400 | 1540 | 1260 | 91 | 1487 | 1313 | 40 | 26 | 24 | 5 | 1398 | 1402 | 81 | 10 | 369 | |
| 110.32.1600 | 1740 | 1460 | 91 | 1687 | 1513 | 45 | 26 | 24 | 5 | 1598 | 1602 | 81 | 10 | 425 | |
| 32.110.1800 | 1940 | 1660 | 91 | 1887 | 1713 | 45 | 26 | 24 | 5 | 1798 | 1802 | 81 | 10 | 525 | |
| 110.40.2000 | 2178 | 1825 | 112 | 2110 | 1891 | 48 | 33 | 30 | 8 | 1997 | 2003 | 100 | 12 | 815 | |
| 110.40.2240 | 2418 | 2065 | 112 | 2350 | 2131 | 48 | 33 | 30 | 8 | 2237 | 2243 | 100 | 12 | 944 | |
| 110.40.2500 | 2678 | 2325 | 112 | 2610 | 2391 | 56 | 33 | 30 | 8 | 2497 | 2503 | 100 | 12 | 1026 | |
| 110.40.2800 | 2978 | 2625 | 112 | 2910 | 2691 | 56 | 33 | 30 | 8 | 2797 | 2803 | 100 | 12 | 1375 | |
| 110.50.3150 | 3376 | 2922 | 134 | 3286 | 3014 | 56 | 45 | 42 | 8 | 3147 | 3153 | 122 | 12 | 2097 | |
1. N1 — количество отверстий для смазочного масла. Масляный колпачок M10 × 1JB/T7940.1～JB/T7940.2。 Пользователь может указать положение масляного отверстия в соответствии с реальной ситуацией применения.
2. N - ∅ можно заменить на резьбовое отверстие диаметром М и глубиной 2М.
3. Спецификации в этом образце являются стандартными продуктами, а внутренний и внешний диаметры имеют свободные допуски. Если существуют требования соответствия между главным двигателем и поворотным подшипником, укажите соответствующие размеры и точность в контракте или приложениях к контракту (например, в технических соглашениях).
4. Продукты, перечисленные в таблице, являются обычными продуктами нашей компании. Если у вас есть какие-либо другие особые требования, пожалуйста, свяжитесь с нашей компанией.
11 Опорно-поворотное кольцо с перекрестным роликом 110-AOXUANBEARING.pdf
Он особенно подходит для тяжелой техники, требующей больших диаметров, такой как роторные экскаваторы, колесные краны, морские краны, портовые краны, стальные поворотные платформы, крупнотоннажные автокраны и другое оборудование.
1) Вы торговец или производитель?
Мы являемся профессиональным производителем поворотных подшипников с более чем 20-летним опытом работы. Наш завод расположен в провинции Цзянсу.
2) Каковы условия оплаты?
Мы обычно принимаем T/T или L/C. Другие условия являются предметом переговоров.
3) Каков ваш минимальный объем заказа?
Это зависит от того, что вы покупаете. При нормальных обстоятельствах минимальный объем заказа составляет 1 шт.
4) какое у вас время доставки?
Наше время выполнения заказа составляет всего 3-7 дней при наличии товара на складе. Если это наш стандартный тип, срок доставки составляет около 25 дней, если это не стандартный тип, срок доставки составляет 45-50 дней.
5) А как насчет контроля качества?
У нас есть совершенная система управления качеством для производства идеальной продукции. Мы несем ответственность за тщательное тестирование качества и технических характеристик продукции, отслеживаем каждый производственный процесс до завершения упаковки, чтобы обеспечить безопасность продукта в контейнере.
6) Можете ли вы предоставить специальную настройку в соответствии с условиями работы?
Конечно, мы можем спроектировать и изготовить поворотные подшипники для различных условий работы.
Компания Changzhou Aoxuan Heavy Bearing Co., Ltd. расположена в Чанчжоу, провинция Цзянсу. Это высокотехнологичное предприятие, специализирующееся на исследованиях, разработках, проектировании, производстве и продаже поворотных подшипников. Компания занимает территорию площадью 32 000 кв.м и площадь застройки 25 500 кв.м. Компания располагает более чем 120 комплектами различного обрабатывающего оборудования и более 30 современным испытательным оборудованием. Годовой объем производства поворотных подшипников превышает 30 000 комплектов.
Компания Changzhou Aoxuan Heavy Bearing Co., Ltd. была успешно признана частным научно-техническим предприятием в городе Чанчжоу, высокотехнологичным предприятием в провинции Цзянсу, а также научно-исследовательским центром инженерных технологий поворотных подшипников для тяжелых грузов в городе Чанчжоу, с богатым и устойчивые возможности исследований и разработок.
Компания продолжала укреплять сотрудничество в области «отраслевых университетских исследований» и проводила профессиональные исследования и сотрудничество в областях, связанных с подшипниками, с колледжами и факультетами Университета Хэхай, Университета Цзянсу, Нанкинского технологического университета, Лоянского научно-исследовательского института подшипников и технологий. и другие университеты и отраслевые научно-исследовательские институты.
