Qu'est-ce qu'un entraînement de rotation ?
Un entraînement d'orientation est une boîte de vitesses qui intègre un engrenage à vis sans fin, un roulement d'orientation, un boîtier et d'autres composants pour assurer un mouvement de rotation.
Il est largement utilisé dans les applications nécessitant une transmission de couple élevée et une rotation précise.
Les industries courantes qui utilisent des systèmes d'orientation comprennent les systèmes de suivi solaire, les éoliennes, les grues, les excavatrices et les machines lourdes.
Quels sont les principaux composants d’un entraînement de rotation ?
Les éléments clés d'un entraînement d'orientation comprennent un roulement d'orientation, une vis sans fin, un arbre à vis sans fin, un boîtier et un système d'étanchéité.
Le roulement d'orientation supporte les charges axiales, radiales et de moment d'inclinaison.
L'engrenage à vis sans fin et l'arbre convertissent la puissance de rotation en couple contrôlé.
Le boîtier protège les composants internes, tandis que les joints empêchent la poussière, l'eau et les contaminants de pénétrer.
Quels sont les types d’entraînements de rotation ?
Entraînement de rotation à vis sans fin
Un entraînement de rotation à vis sans fin unique est le type le plus courant, connu pour sa conception compacte, sa rentabilité et sa bonne capacité de charge.
Il est largement utilisé dans le suivi solaire, les équipements de construction et les machines industrielles légères.
Entraînement de rotation à double vis sans fin
Un entraînement de rotation à double vis sans fin offre un couple de sortie plus élevé et une plus grande précision de rotation.
Il est idéal pour les applications lourdes telles que les grues, les machines minières et les équipements militaires.

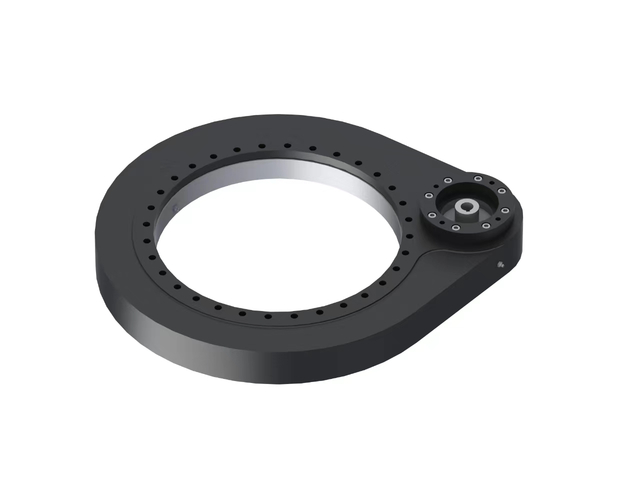

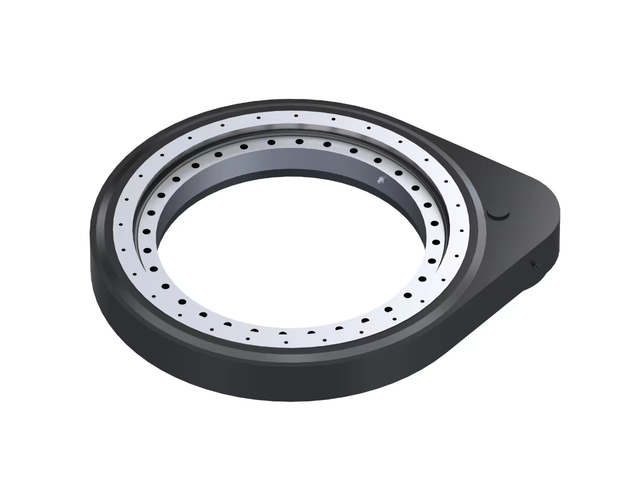

Entraînement d'orientation à boîtier fermé et ouvert
Le boîtier fermé offre une solide protection contre la poussière, l’eau et les environnements difficiles.

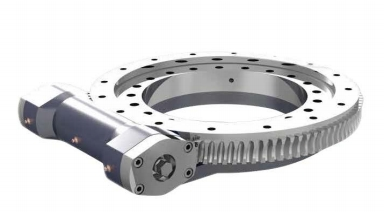

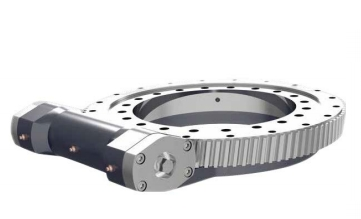

Le boîtier ouvert convient aux opérations intérieures ou légères où les conditions environnementales sont stables.
Quels sont les avantages d’utiliser un entraînement de rotation ?
Les entraînements d'orientation offrent une structure compacte et un rendement élevé en intégrant un engrenage à vis sans fin et un roulement d'orientation dans une seule unité.
Ils offrent une transmission de couple élevée, une rotation stable et une longue durée de vie.
La fonction autobloquante des entraînements de rotation à vis sans fin garantit la sécurité dans les positions de maintien, en particulier dans les systèmes de suivi solaire et les équipements de levage.
Ils réduisent également le temps d'installation et les coûts de maintenance par rapport aux systèmes d'engrenages traditionnels.
Où les entraînements de rotation sont-ils couramment utilisés ?
Les entraînements d'orientation sont largement utilisés dans les énergies renouvelables, les machines lourdes et les systèmes d'automatisation.
Dans le domaine de l’énergie solaire, ils sont essentiels aux systèmes de suivi photovoltaïques et héliostats.
Dans l’énergie éolienne, ils aident à positionner les pales et les nacelles pour des performances optimales.
Ils sont également essentiels dans les grues, les plates-formes aériennes, les excavatrices, les bras robotisés, les antennes radar et les systèmes de communication par satellite.
Comment sélectionner le bon entraînement d'orientation pour une application ?
Pour choisir le système d'orientation approprié, il faut tenir compte de la capacité de charge, des exigences de couple, de la précision de rotation et de l'espace d'installation.
Il est important d’évaluer les conditions environnementales telles que la poussière, l’humidité et la température.
D'autres facteurs incluent le rapport de démultiplication, la capacité d'autoblocage et le système de lubrification.
Travailler avec un fabricant d’entraînements d’orientation expérimenté garantit des performances et une fiabilité optimisées.
Quelle est la différence entre un roulement d'orientation et un entraînement d'orientation ?
Un roulement d'orientation est un composant autonome conçu pour supporter des charges axiales, radiales et de moment d'inclinaison.
Un entraînement d'orientation intègre un roulement d'orientation avec un engrenage à vis sans fin, un boîtier et une interface moteur, ce qui en fait une solution d'entraînement complète.
En bref, le roulement d'orientation est une pièce, tandis que l'entraînement d'orientation est un assemblage fini pour les tâches de rotation et de positionnement.
Quelle est la durée de vie d’un entraînement de rotation ?
La durée de vie d'un entraînement d'orientation dépend des conditions de charge, de l'environnement d'exploitation et des pratiques de maintenance.
Dans des conditions normales, un système d'orientation de haute qualité peut durer plus de 20 ans dans les systèmes de suivi solaire.
Pour les machines lourdes soumises à des charges dynamiques fréquentes, la durée de vie peut varier mais peut être prolongée avec une lubrification et des inspections appropriées.
Quel entretien nécessite un entraînement de rotation ?
Un entretien régulier est essentiel pour prolonger la durée de vie d’un entraînement d’orientation.
La lubrification doit être vérifiée périodiquement pour réduire l'usure et la friction.
Les joints doivent être inspectés pour éviter toute contamination.
Les boulons et les connexions de montage doivent être serrés pour éviter de se desserrer sous l'effet des vibrations.
La surveillance du bruit, des vibrations et de la résistance à la rotation permet d'identifier rapidement les problèmes potentiels.
Les entraînements de rotation peuvent-ils être personnalisés ?
Oui, les entraînements de rotation peuvent être personnalisés en fonction des exigences de couple, des dimensions d'installation, de la précision de rotation et du niveau de protection de l'environnement.
Les fabricants proposent souvent des options concernant la compatibilité des moteurs, les rapports de transmission, le matériau du boîtier et les performances d'étanchéité.
Les entraînements d'orientation personnalisés sont largement utilisés dans les équipements spécialisés tels que la défense militaire, les systèmes aérospatiaux et l'ingénierie offshore.
