AOXUAN однорядный поворотный роликоподшипник с поперечными роликами — 111.112. Внешний механизм

AOXUAN однорядный поворотный роликоподшипник с поперечными роликами — 111.112. Внешний механизм

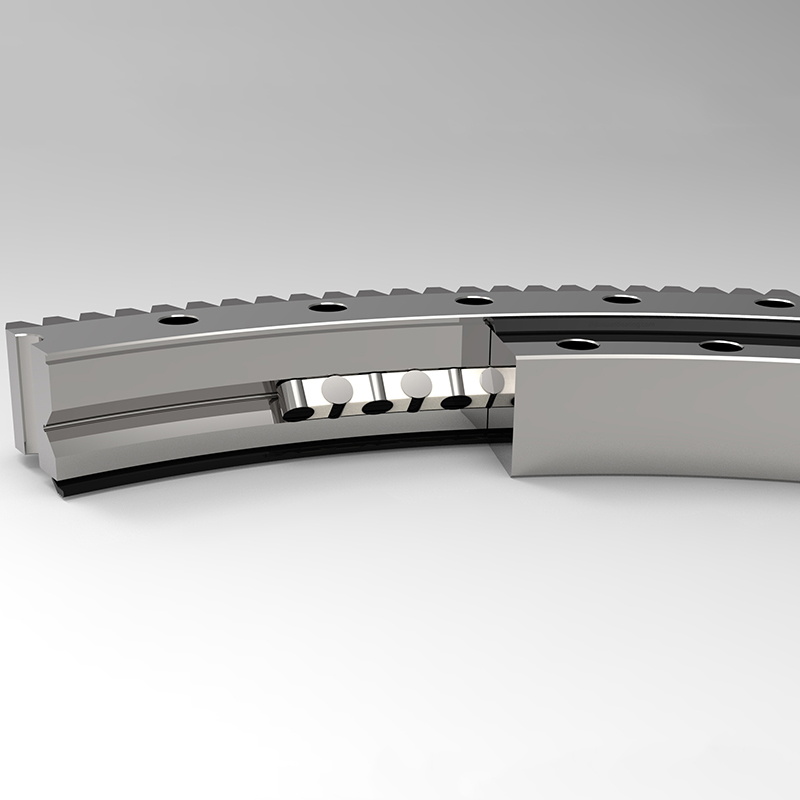

Поворотный подшипник с перекрестными роликами состоит из двух седловых колец. Он компактен по конструкции, легок по весу, имеет высокую точность изготовления, небольшой монтажный зазор и требует высокой точности установки.

Модель:
111.112.
Бренд:
АОКСУАНЬ

Количество:
Наличие:





Запросить

Описание продукта

Поворотные подшипники состоят из внутреннего кольца и наружного кольца, одно из которых обычно содержит шестерню. Вместе с крепежными отверстиями в обоих кольцах они обеспечивают оптимальную передачу мощности с простым и быстрым соединением между соседними компонентами машины. Дорожки качения подшипника в сочетании с телами качения, сепараторами или прокладками предназначены для восприятия нагрузок, действующих по отдельности или в комбинации, и в любом направлении.

Скрещенный роликоповоротный подшипник - 111.112. Профиль внешней шестерни

111

В зависимости от напряженного состояния располагаются верхний и нижний ряды стальных шариков разного диаметра. Такая сборка открытого типа очень удобна. Угол подшипника верхней и нижней кольцевых дорожек качения составляет 90 °, что позволяет выдерживать большие осевые силы и опрокидывающие моменты.

Скрещенный роликоповоротный подшипник - 111.112. Таблица внешних передач

Подшипники поворотно-поворотного устройства с внешней шестерней

Поворотное кольцо со скрещенными роликами, плоскость 111-112

Нет.	Размер кольца				Монтажный размер					Размер структуры					Параметр шестерни					Крутящий момент шестерни		СЗ
ДЛ	Размер кольца				Монтажный размер					Размер структуры					Параметр шестерни					Крутящий момент шестерни		кг
мм	Де	Д	д	ЧАС	Д1	Д2	н	φ	М	n1	Д3	d1	H1	час	б	м	я	х	к	Нормализация	вопросы и ответы
	мм	мм	мм	мм	мм	мм	н	мм	мм	n1	мм	мм	мм	мм	мм	мм	я	х	к	кН	кН
111.25.500	629	602	398	75	566	434	20	18	16	4	498	502	65	10	60	5	123	0.5	0.1	37	52	84
112.25.500	628.8	602	398	75	566	434	20	18	16	4	498	502	65	10	60	6	102	0.5	0.1	45	62	84
111.25.560	689	662	458	75	626	494	20	18	16	4	558	562	65	10	60	5	135	0.5	0.1	37	52	92
112.25.560	688.8	662	458	75	626	494	20	18	16	4	558	562	65	10	60	6	112	0.5	0.1	45	62	92
111.25.630	772.8	732	528	75	696	564	24	18	16	4	628	632	65	10	60	6	126	0.5	0.1	45	62	111
112.25.630	774.4	732	528	75	696	564	24	18	16	4	628	632	65	10	60	8	94	0.5	0.1	60	83	111
111.25.710	850.8	812	608	75	776	644	24	18	16	4	708	712	65	10	60	6	139	0.5	0.1	45	62	125
112.25.710	854.4	812	608	75	776	644	24	18	16	4	708	712	65	10	60	8	104	0.5	0.1	60	83	125
111.25.800	966.4	922	678	82	878	722	30	22	20	6	798	802	72	10	65	8	118	0.5	0.1	65	91	179
112.28.800	968	922	678	82	878	722	30	22	20	6	798	802	72	10	65	10	94	0.5	0.1	81	114	179
111.28.900	1062.4	1022	778	82	978	822	30	22	20	6	898	902	72	10	65	8	130	0.5	0.1	65	91	200
112.28.900	1068	1022	778	82	978	822	30	22	20	6	898	902	72	10	65	10	104	0.5	0.1	81	114	200
111.28.1000	1188	1122	878	82	1078	922	36	22	20	6	998	1002	72	10	65	10	116	0.5	0.1	81	114	242
112.28.1000	1185.6	1122	878	82	1078	922	36	22	20	6	998	1002	72	10	65	12	96	0.5	0.1	97	136	242
111.28.1120	1298	1242	998	82	1198	1042	36	22	20	6	1118	1122	72	10	65	10	127	0.5	0.1	81	114	261
112.28.1120	1305.6	1242	998	82	1198	1042	36	22	20	6	1118	1122	72	10	65	12	106	0.5	0.1	97	136	261
111.32.1250	1449.6	1390	1110	91	1337	1163	40	26	24	5	1248	1252	81	10	75	12	118	0.5	0.1	113	157	362
112.32.1250	1453.2	1390	1110	91	1337	1163	40	26	24	5	1248	1252	81	10	75	14	101	0.5	0.1	132	182	362
111.32.1400	1605.6	1540	1260	91	1487	1313	40	26	24	5	1398	1402	81	10	75	12	131	0.5	0.1	113	157	417
112.32.1400	1607.2	1540	1260	91	1487	1313	40	26	24	5	1398	1402	81	10	75	14	112	0.5	0.1	132	182	411
111.32.1600	1817.2	1740	1460	91	1687	1513	45	26	24	5	1598	1602	81	10	75	14	127	0.5	0.1	132	182	488
112.32.1600	1820.8	1740	1460	91	1687	1513	45	26	24	5	1598	1602	81	10	75	16	111	0.5	0.1	151	224	484
32.111.1800	2013.2	1940	1660	91	1887	1713	45	26	24	5	1798	1802	81	10	75	14	141	0.5	0.1	132	182	530
32.112.1800	2012.8	1940	1660	91	1887	1713	45	26	24	5	1798	1802	81	10	75	16	123	0.5	0.1	151	224	530
111.40.2000	2268.8	2178	1825	112	2110	1891	48	33	30	8	1997	2003	100	12	90	16	139	0.5	0.1	181	250	935
40.112.2000	2264.4	2178	1825	112	2110	1891	48	33	30	8	1997	2003	100	12	90	18	123	0.5	0.1	203	281	935
111.40.2240	2492.8	2418	2065	112	2350	2131	48	33	30	8	2237	2243	100	12	90	16	153	0.5	0.1	181	250	1008
112.40.2240	2498.4	2418	2065	112	2350	2131	48	33	30	8	2237	2243	100	12	90	18	136	0.5	0.1	203	281	1008
111.40.2500	2768.4	2678	2325	112	2610	2391	56	33	30	8	2497	2503	100	12	90	18	151	0.5	0.1	203	281	1147
112.40.2500	2776	2678	2325	112	2610	2391	56	33	30	8	2497	2503	100	12	90	20	136	0.5	0.1	226	313	1147
111.40.2800	3074.4	2978	2625	112	2910	2691	56	33	30	8	2797	2803	100	12	90	18	168	0.5	0.1	203	281	1320
112.40.2800	3076	2978	2625	112	2910	2691	56	33	30	8	2797	2803	100	12	90	20	151	0.5	0.1	226	313	1320
111.50.3150	3476	3376	2922	134	3286	3014	56	45	42	8	3147	3153	122	12	110	20	171	0.5	0.1	276	383	2222
112.50.3150	3471.6	3376	2922	134	3286	3014	56	45	42	8	3147	3153	122	12	110	22	155	0.5	0.1	304	421	2222

Подшипники с опорно-поворотными кольцами со скрещенными роликами без шестерни

Подшипники поворотно-поворотного устройства со скрещенными роликами и внутренней шестерней

Поворотный подшипник скрещенных роликов с внешними функциями и преимуществами шестерни

1. N1 — количество отверстий для смазочного масла. Масляный колпачок M10 × 1JB/T7940.1～JB/T7940.2。 Пользователь может указать положение масляного отверстия в соответствии с реальной ситуацией применения.

2. N - ∅ можно заменить на резьбовое отверстие диаметром М и глубиной 2М.

3. Спецификации в этом образце являются стандартными продуктами, а внутренний и внешний диаметры имеют свободные допуски. Если существуют требования соответствия между главным двигателем и поворотным подшипником, укажите соответствующие размеры и точность в контракте или приложениях к контракту (например, в технических соглашениях).

4. Продукты, перечисленные в таблице, являются обычными продуктами нашей компании. Если у вас есть какие-либо другие особые требования, пожалуйста, свяжитесь с нашей компанией.

Подшипники поворотного кольца также можно разделить на три разных типа.

поворотное кольцо aoxuan 11

Подшипники поворотного кольца без шестерни

Подшипники поворотно-поворотного устройства с внешней шестерней

Подшипники поворотного кольца с внутренней шестерней

Скрещенный роликоповоротный подшипник - 111.112. PDF-каталог внешнего привода

Поворотное кольцо с перекрестными роликами 111-112 - AOXUAN Bearings.pdf

Скрещенный роликоповоротный подшипник - 111.112. внешнего редуктора Применение

Он особенно подходит для тяжелой техники, требующей больших диаметров, такой как роторные экскаваторы, колесные краны, морские краны, портовые краны, стальные поворотные платформы, крупнотоннажные автокраны и другое оборудование.

Поворотное кольцо Применение

Скрещенный роликоповоротный подшипник - 111.112. Часто задаваемые вопросы по внешнему оборудованию

1) Вы торговец или производитель?

Мы являемся профессиональным производителем поворотных подшипников с более чем 20-летним опытом работы. Наш завод расположен в провинции Цзянсу.

2) Каковы условия оплаты?

Мы обычно принимаем T/T или L/C. Другие условия являются предметом переговоров.

3) Каков ваш минимальный объем заказа?

Это зависит от того, что вы покупаете. При нормальных обстоятельствах минимальный объем заказа составляет 1 шт.

4) какое у вас время доставки?

Наше время выполнения заказа составляет всего 3-7 дней при наличии товара на складе. Если это наш стандартный тип, срок доставки составляет около 25 дней, если это не стандартный тип, срок доставки составляет 45-50 дней.

5) А как насчет контроля качества?

У нас есть совершенная система управления качеством для производства идеальной продукции. Мы несем ответственность за тщательное тестирование качества и технических характеристик продукции, отслеживаем каждый производственный процесс до завершения упаковки, чтобы обеспечить безопасность продукта в контейнере.

6) Можете ли вы предоставить специальную настройку в соответствии с условиями работы?

Конечно, мы можем спроектировать и изготовить поворотные подшипники для различных условий работы.

7) Поворотный роликоподшипник скрещенный — 111.112. Доступен внешний редуктор OEM

О заводе

Компания Changzhou Aoxuan Heavy Bearing Co., Ltd. расположена в Чанчжоу, провинция Цзянсу. Это высокотехнологичное предприятие, специализирующееся на исследованиях, разработках, проектировании, производстве и продаже поворотных подшипников. Компания занимает территорию площадью 32 000 кв.м и площадь застройки 25 500 кв.м. Компания располагает более чем 120 комплектами различного обрабатывающего оборудования и более 30 современным испытательным оборудованием. Годовой объем производства поворотных подшипников превышает 30 000 комплектов.

Компания Changzhou Aoxuan Heavy Bearing Co., Ltd. была успешно признана частным научно-техническим предприятием в городе Чанчжоу, высокотехнологичным предприятием в провинции Цзянсу, а также научно-исследовательским центром инженерных технологий поворотных подшипников для тяжелых грузов в городе Чанчжоу, с богатым и устойчивые возможности исследований и разработок.

Компания продолжала укреплять сотрудничество в области «отраслевых университетских исследований» и проводила профессиональные исследования и сотрудничество в областях, связанных с подшипниками, с колледжами и факультетами Университета Хэхай, Университета Цзянсу, Нанкинского технологического университета, Лоянского научно-исследовательского института подшипников и технологий. и другие университеты и отраслевые научно-исследовательские институты.
