Rodamiento giratorio de rodillos cruzados de una hilera AOXUAN-113.114. Engranaje interno

El rodamiento giratorio de rodillos cruzados se compone de dos anillos de asiento. Tiene una estructura compacta, peso liviano, alta precisión de fabricación, espacio de montaje pequeño y requiere una alta precisión de instalación.

  • 113.114.

  • AOXUAN

Disponibilidad:
Cantidad:
Preguntar

botón para compartir facebook
botón para compartir en twitter
botón para compartir línea
botón para compartir wechat
botón para compartir en linkedin
botón para compartir en pinterest
boton compartir whatsapp
comparte este botón para compartir

Los rodamientos giratorios constan de un aro interior y un aro exterior, uno de los cuales suele incorporar un engranaje. Junto con los orificios de fijación en ambos anillos, permiten una transmisión de potencia optimizada con una conexión sencilla y rápida entre componentes adyacentes de la máquina. Las pistas de rodadura de los rodamientos, junto con los elementos rodantes y las jaulas o espaciadores, están diseñadas para soportar cargas que actúan solas o en combinación, y en cualquier dirección.

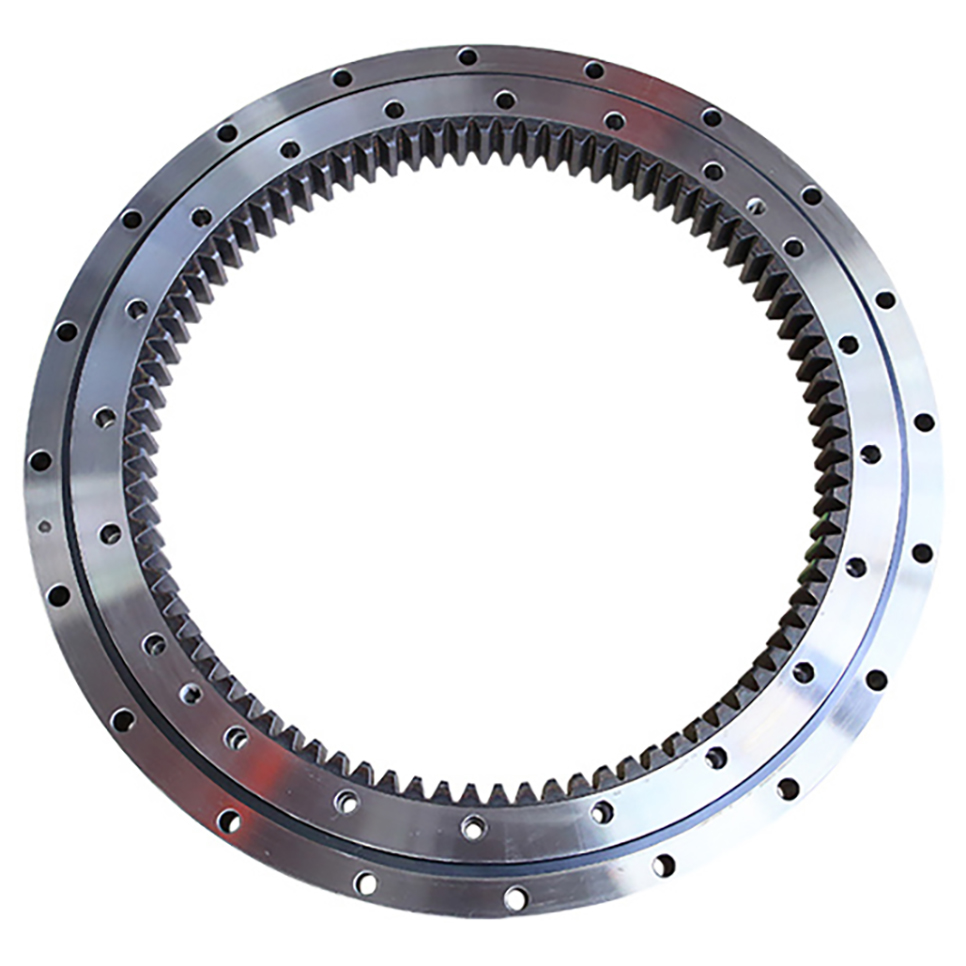

Rodamientos giratorios de cuatro puntos de contacto HS

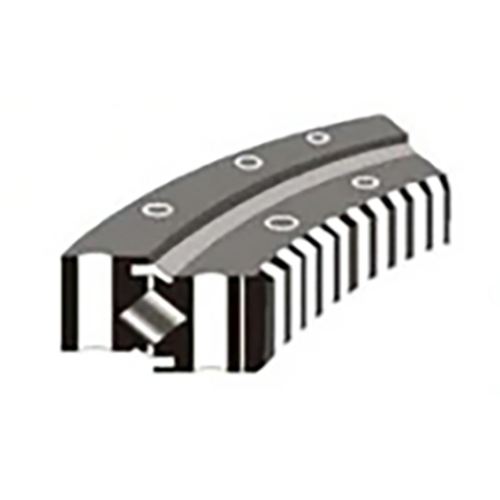

Rodamiento giratorio de rodillos cruzados - 113.114. Perfil de engranaje interno

113

Según las condiciones de tensión, se disponen las filas superior e inferior de bolas de acero con diferentes diámetros. Este conjunto de tipo abierto es muy conveniente. El ángulo de rodamiento de las pistas de rodadura de arco circular superior e inferior es de 90°, lo que puede soportar grandes fuerzas axiales y momentos de vuelco.

Rodamiento giratorio de rodillos cruzados - 113.114. Mesa de engranajes interna

Coronas de orientación con engranaje interno

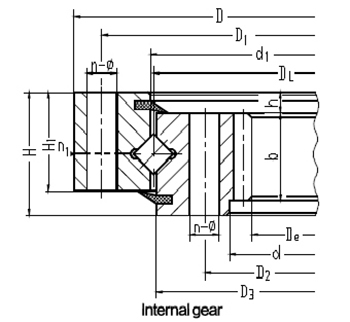

Corona giratoria de rodillos cruzados 113-114 Plano

No. Dimensión del anillo Dimensión de montaje Dimensión de la estructura Parámetro del engranaje Par de engranajes noroeste
DL kilos
milímetros Delaware D d h D1 D2 norte φ METRO n1 D3 d1 H1 h b metro z incógnita k Normalizando Preguntas y respuestas

milímetros milímetros milímetros milímetros milímetros milímetros milímetros milímetros milímetros milímetros milímetros milímetros milímetros milímetros kN kN
113.25.500 367 602 398 75 566 434 20 18 16 4 498 502 65 10 60 5 74 0.5 0.2 37 52 85
114.25.500 368.4 602 398 75 566 434 20 18 16 4 498 502 65 10 60 6 62 0.5 0.2 45 62 85
113.25.560 427 662 458 75 626 494 20 18 16 4 558 562 65 10 60 5 86 0.5 0.2 37 52 96
114.25.560 428.4 662 458 75 626 494 20 18 16 4 558 562 65 10 60 6 72 0.5 0.2 45 62 96
113.25.630 494.4 732 528 75 696 564 24 18 16 4 628 632 65 10 60 6 83 0.5 0.2 45 62 110
114.25.630 491.2 732 528 75 696 564 24 18 16 4 628 632 65 10 60 8 62 0.5 0.2 60 83 110
113.25.710 572.4 812 608 75 776 644 24 18 16 4 708 712 65 10 60 6 96 0.5 0.2 45 62 126
114.25.710 571.2 812 608 75 776 644 24 18 16 4 708 712 65 10 60 8 72 0.5 0.2 60 83 122
113.28.800 635.2 922 678 82 878 722 30 22 20 6 798 802 72 10 65 8 80 0.5 0.2 65 91 186
114.28.800 634 922 678 82 878 722 30 22 20 6 798 802 72 10 65 10 64 0.5 0.2 81 114 186
113.28.900 739.2 1022 778 82 978 822 30 22 20 6 898 902 72 10 65 8 93 0.5 0.2 65 91 208
114.28.900 734 1022 778 82 978 822 30 22 20 6 898 902 72 10 65 10 74 0.5 0.2 81 114 208
113.28.1000 824 1122 878 82 1078 922 36 22 20 6 998 1002 72 10 65 10 83 0.5 0.2 81 114 220
114.28.1000 820.8 1122 878 82 1078 922 36 22 20 6 998 1002 72 10 65 12 69 0.5 0.2 97 136 220
113.28.1120 944 1242 998 82 1198 1042 36 22 20 6 1118 1122 72 10 65 10 95 0.5 0.2 81 114 273
114.28.1120 940.8 1242 998 82 1198 1042 36 22 20 6 1118 1122 72 10 65 12 79 0.5 0.2 97 136 273
113.32.1250 1048.8 1390 1110 91 1337 1163 40 26 24 5 1248 1252 81 10 75 12 88 0.5 0.2 113 157 386
114.32.1250 1041.6 1390 1110 91 1337 1163 40 26 24 5 1248 1252 81 10 75 14 75 0.5 0.2 132 182 390
113.32.1400 1192.8 1540 1260 91 1487 1313 40 26 24 5 1398 1402 81 10 75 12 100 0.5 0.2 113 157 441
114.32.1400 1195.6 1540 1260 91 1487 1313 40 26 24 5 1398 1402 81 10 75 14 86 0.5 0.2 132 182 441
113.32.1600 1391.6 1740 1460 91 1687 1513 45 26 24 5 1598 1602 81 10 75 14 100 0.5 0.2 132 182 502
114.32.1600 1382.4 1740 1460 91 1687 1513 45 26 24 5 1598 1602 81 10 75 16 87 0.5 0.2 151 224 517
113.32.1800 1573.6 1940 1660 91 1887 1713 45 26 24 5 1798 1802 81 10 75 14 113 0.5 0.2 132 182 605
114.32.1800 1574.4 1940 1660 91 1887 1713 45 26 24 5 1798 1802 81 10 75 16 99 0.5 0.2 151 224 605
113.40.2000 1734.4 2178 1825 112 2110 1891 48 33 30 8 1997 2003 100 12 90 16 109 0.5 0.2 181 250 977
114.40.2000 1735.2 2178 1825 112 2110 1891 48 33 30 8 1997 2003 100 12 90 18 97 0.5 0.2 203 281 977
113.40.2240 1990.4 2418 2065 112 2350 2131 48 33 30 8 2237 2243 100 12 90 16 125 0.5 0.2 181 250 1229
114.40.2240 1987.2 2418 2065 112 2350 2131 48 33 30 8 2237 2243 100 12 90 18 111 0.5 0.2 203 281 1229
113.40.2500 2239.2 2678 2325 112 2610 2391 56 33 30 8 2497 2503 100 12 90 18 125 0.5 0.2 203 281 1211
114.40.2500 2228 2678 2325 112 2610 2391 56 33 30 8 2497 2503 100 12 90 20 112 0.5 0.2 226 313 1211
113.40.2800 2527.2 2978 2625 112 2910 2691 56 33 30 8 2797 2803 100 12 90 18 141 0.5 0.2 203 281 1396
114.40.2800 2528 2978 2625 112 2910 2691 56 33 30 8 2797 2803 100 12 90 20 127 0.5 0.2 226 313 1396
113.50.3150 2828 3376 2922 134 3286 3014 56 45 42 8 3147 3153 122 12 110 20 142 0.5 0.2 276 383 2344
114.50.3150 2824.8 3376 2922 134 3286 3014 56 45 42 8 3147 3153 122 12 110 22 129 0.5 0.2 304 421 2344

Coronas de orientación con engranaje externo

Coronas giratorias sin engranaje

Características y beneficios del rodamiento giratorio de rodillos cruzados mediante engranaje interno

1. N1 es el número de orificios de aceite lubricante. Taza de aceite M10 × 1JB/T7940.1～JB/T7940.2。 El usuario puede especificar la posición del orificio de aceite según la situación real de la aplicación.

2. N - ∅ se puede cambiar a un orificio roscado, con un diámetro de M y una profundidad de 2M.

3. Las especificaciones de esta muestra son productos estándar y los diámetros interior y exterior son tolerancias libres. Si existen requisitos coincidentes entre el motor principal y el cojinete giratorio, indique las dimensiones coincidentes y la precisión en el contrato o en los anexos del contrato (como los acuerdos técnicos).

4. Los productos enumerados en la tabla son productos habituales de nuestra empresa. Si tiene algún otro requisito especial, comuníquese con nuestra empresa.

Los rodamientos de corona de orientación también se pueden dividir en tres tipos diferentes

anillo giratorio aoxuan 11

Coronas giratorias sin engranaje

Coronas de orientación con engranaje externo

Coronas de orientación con engranaje interno

Rodamiento giratorio de rodillos cruzados - 113.114. Catálogo PDF de engranajes internos

Corona giratoria de rodillos cruzados 113-114 - AOXUAN Bearings.pdf

Rodamiento giratorio de rodillos cruzados - 113.114. de engranajes internos Aplicación

Es especialmente adecuado para maquinaria pesada que requiere grandes diámetros, como excavadoras de rueda de cangilones, grúas de ruedas, grúas marinas, grúas portuarias, plataformas giratorias de acero, camiones grúa de gran tonelaje y otra maquinaria.

Aplicación del anillo giratorio

Rodamiento giratorio de rodillos cruzados - 113.114. Preguntas frecuentes sobre equipos internos

1) ¿Es usted comerciante o fabricante?

Somos fabricantes profesionales de rodamientos giratorios con más de 20 años de experiencia y nuestra fábrica está ubicada en la provincia de Jiangsu.

2) ¿Cuáles son las condiciones de pago?

Generalmente aceptamos T/T o L/C. Otros términos son negociables.

3) ¿Cuál es la cantidad mínima de pedido?

Depende de lo que compres. En circunstancias normales, nuestra cantidad mínima de pedido es 1 pieza.

4) ¿Cuál es su tiempo de entrega?

Nuestro plazo de entrega es de solo 3 a 7 días si hay stock disponible. Si es nuestro tipo estándar, el tiempo de entrega es de aproximadamente 25 días, si no es el tipo estándar, el tiempo de entrega es de 45 a 50 días.

5) ¿Qué pasa con el control de calidad?

Contamos con un sistema de gestión de calidad perfecto para producir productos perfectos. Responsable de las pruebas cuidadosas de la calidad y las especificaciones del producto, monitoreando cada proceso de producción hasta que se completa el empaque para garantizar la seguridad del producto en el contenedor.

6) ¿Pueden proporcionar una personalización especial según las condiciones de trabajo?

Claro, podemos diseñar y producir rodamientos giratorios para diferentes condiciones de trabajo.

7) Cojinete giratorio de rodillos cruzados - 113.114. OEM de engranaje interno disponible

Acerca de la fábrica

Changzhou Aoxuan Heavy Bearing Co., Ltd. está ubicada en Changzhou, provincia de Jiangsu. Es una empresa de alta tecnología especializada en investigación, desarrollo, diseño, fabricación y venta de rodamientos giratorios. La empresa tiene una superficie de 32.000 ㎡ y una superficie de construcción de 25.500 ㎡. La empresa cuenta con más de 120 juegos de diversos equipos de mecanizado y más de 30 equipos de prueba avanzados. La producción anual de rodamientos giratorios supera los 30000 juegos.

Changzhou Aoxuan Heavy Bearing Co., Ltd., ha sido reconocida sucesivamente como una empresa privada de ciencia y tecnología en la ciudad de Changzhou, una empresa de alta tecnología en la provincia de Jiangsu y un centro de investigación de tecnología de ingeniería de carga pesada en la ciudad de Changzhou, con ricos y capacidades de investigación y desarrollo sostenibles.

La compañía continuó fortaleciendo la cooperación en la 'investigación universitaria industrial' y llevó a cabo investigaciones y cooperación profesionales en campos relacionados con las facultades y departamentos de la Universidad de Hehai, la Universidad de Jiangsu, la Universidad Tecnológica de Nanjing y el Instituto de Investigación de Ciencia y Tecnología de Rodamientos de Luoyang. y otras universidades e institutos de investigación de la industria.
