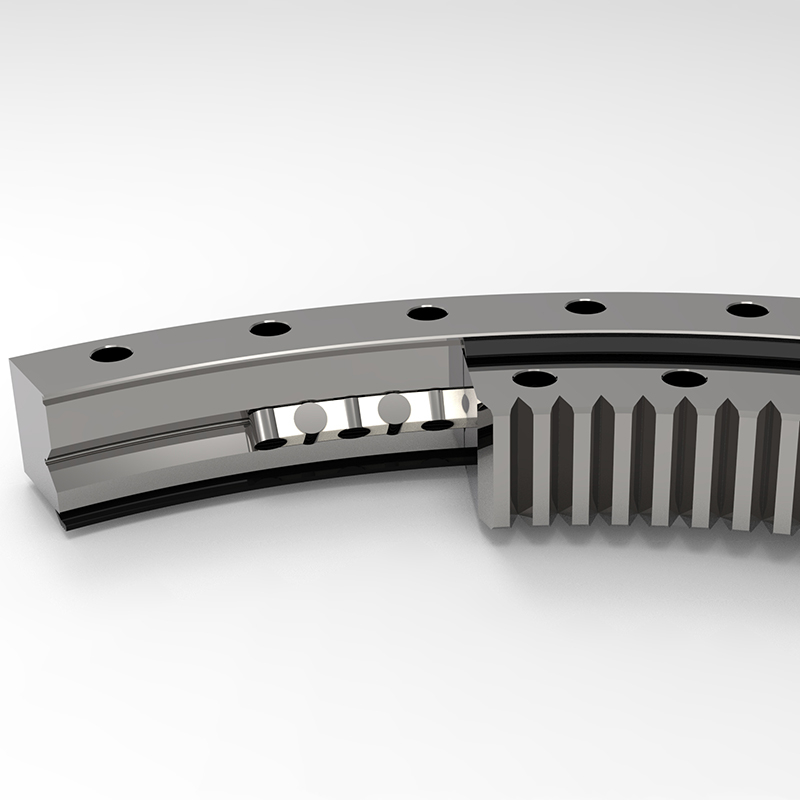

Cuscinetto girevole a rulli incrociati a fila singola AOXUAN-113.114. Ingranaggio interno

Il cuscinetto di rotazione a rulli incrociati è composto da due anelli di sede. Ha una struttura compatta, un peso leggero, un'elevata precisione di produzione, uno spazio di assemblaggio ridotto e richiede un'elevata precisione di installazione.

  • 113.114.

  • AOXUAN

Disponibilità:
Quantità:
Informarsi

pulsante di condivisione di Facebook
pulsante di condivisione su Twitter
pulsante di condivisione della linea
pulsante di condivisione wechat
pulsante di condivisione linkedin
pulsante di condivisione di Pinterest
pulsante di condivisione di whatsapp
condividi questo pulsante di condivisione

Le ralle di orientamento sono costituite da un anello interno e da un anello esterno, uno dei quali solitamente incorpora un ingranaggio. Insieme ai fori di fissaggio su entrambi gli anelli, consentono una trasmissione di potenza ottimizzata con un collegamento semplice e veloce tra i componenti della macchina adiacenti. Le piste dei cuscinetti, insieme agli elementi volventi e alle gabbie o ai distanziatori, sono progettate per accogliere carichi che agiscono singolarmente o in combinazione e in qualsiasi direzione.

Cuscinetti di base a quattro punti di contatto HS

Cuscinetto di rotazione a rulli incrociati - 113.114. Profilo dell'ingranaggio interno

113

A seconda delle condizioni di sollecitazione, vengono disposte le file superiore e inferiore di sfere d'acciaio di diverso diametro. Questo gruppo di tipo aperto è molto conveniente. L'angolo di rilevamento delle piste ad arco circolare superiore e inferiore è di 90 °, in grado di sopportare grandi forze assiali e momenti di ribaltamento.

Cuscinetto di rotazione a rulli incrociati - 113.114. Tabella degli ingranaggi interni

Cuscinetti asso-radiali con ingranaggio interno

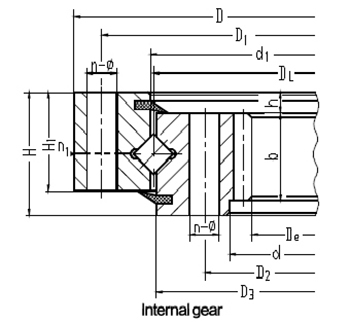

Ralla a rulli incrociati 113-114 Piano

NO. Dimensione dell'anello Dimensione di montaggio Dimensione della struttura Parametro dell'ingranaggio Coppia di ingranaggi NO
DL kg
mm De D D H D1 D2 N φ M n1 D3 d1 H1 H B M z X k Normalizzazione Domande e risposte

mm mm mm mm mm mm mm mm mm mm mm mm mm mm kN kN
113.25.500 367 602 398 75 566 434 20 18 16 4 498 502 65 10 60 5 74 0.5 0.2 37 52 85
114.25.500 368.4 602 398 75 566 434 20 18 16 4 498 502 65 10 60 6 62 0.5 0.2 45 62 85
113.25.560 427 662 458 75 626 494 20 18 16 4 558 562 65 10 60 5 86 0.5 0.2 37 52 96
114.25.560 428.4 662 458 75 626 494 20 18 16 4 558 562 65 10 60 6 72 0.5 0.2 45 62 96
113.25.630 494.4 732 528 75 696 564 24 18 16 4 628 632 65 10 60 6 83 0.5 0.2 45 62 110
114.25.630 491.2 732 528 75 696 564 24 18 16 4 628 632 65 10 60 8 62 0.5 0.2 60 83 110
113.25.710 572.4 812 608 75 776 644 24 18 16 4 708 712 65 10 60 6 96 0.5 0.2 45 62 126
114.25.710 571.2 812 608 75 776 644 24 18 16 4 708 712 65 10 60 8 72 0.5 0.2 60 83 122
113.28.800 635.2 922 678 82 878 722 30 22 20 6 798 802 72 10 65 8 80 0.5 0.2 65 91 186
114.28.800 634 922 678 82 878 722 30 22 20 6 798 802 72 10 65 10 64 0.5 0.2 81 114 186
113.28.900 739.2 1022 778 82 978 822 30 22 20 6 898 902 72 10 65 8 93 0.5 0.2 65 91 208
114.28.900 734 1022 778 82 978 822 30 22 20 6 898 902 72 10 65 10 74 0.5 0.2 81 114 208
113.28.1000 824 1122 878 82 1078 922 36 22 20 6 998 1002 72 10 65 10 83 0.5 0.2 81 114 220
114.28.1000 820.8 1122 878 82 1078 922 36 22 20 6 998 1002 72 10 65 12 69 0.5 0.2 97 136 220
113.28.1120 944 1242 998 82 1198 1042 36 22 20 6 1118 1122 72 10 65 10 95 0.5 0.2 81 114 273
114.28.1120 940.8 1242 998 82 1198 1042 36 22 20 6 1118 1122 72 10 65 12 79 0.5 0.2 97 136 273
113.32.1250 1048.8 1390 1110 91 1337 1163 40 26 24 5 1248 1252 81 10 75 12 88 0.5 0.2 113 157 386
114.32.1250 1041.6 1390 1110 91 1337 1163 40 26 24 5 1248 1252 81 10 75 14 75 0.5 0.2 132 182 390
113.32.1400 1192.8 1540 1260 91 1487 1313 40 26 24 5 1398 1402 81 10 75 12 100 0.5 0.2 113 157 441
114.32.1400 1195.6 1540 1260 91 1487 1313 40 26 24 5 1398 1402 81 10 75 14 86 0.5 0.2 132 182 441
113.32.1600 1391.6 1740 1460 91 1687 1513 45 26 24 5 1598 1602 81 10 75 14 100 0.5 0.2 132 182 502
114.32.1600 1382.4 1740 1460 91 1687 1513 45 26 24 5 1598 1602 81 10 75 16 87 0.5 0.2 151 224 517
113.32.1800 1573.6 1940 1660 91 1887 1713 45 26 24 5 1798 1802 81 10 75 14 113 0.5 0.2 132 182 605
114.32.1800 1574.4 1940 1660 91 1887 1713 45 26 24 5 1798 1802 81 10 75 16 99 0.5 0.2 151 224 605
113.40.2000 1734.4 2178 1825 112 2110 1891 48 33 30 8 1997 2003 100 12 90 16 109 0.5 0.2 181 250 977
114.40.2000 1735.2 2178 1825 112 2110 1891 48 33 30 8 1997 2003 100 12 90 18 97 0.5 0.2 203 281 977
113.40.2240 1990.4 2418 2065 112 2350 2131 48 33 30 8 2237 2243 100 12 90 16 125 0.5 0.2 181 250 1229
114.40.2240 1987.2 2418 2065 112 2350 2131 48 33 30 8 2237 2243 100 12 90 18 111 0.5 0.2 203 281 1229
113.40.2500 2239.2 2678 2325 112 2610 2391 56 33 30 8 2497 2503 100 12 90 18 125 0.5 0.2 203 281 1211
114.40.2500 2228 2678 2325 112 2610 2391 56 33 30 8 2497 2503 100 12 90 20 112 0.5 0.2 226 313 1211
113.40.2800 2527.2 2978 2625 112 2910 2691 56 33 30 8 2797 2803 100 12 90 18 141 0.5 0.2 203 281 1396
114.40.2800 2528 2978 2625 112 2910 2691 56 33 30 8 2797 2803 100 12 90 20 127 0.5 0.2 226 313 1396
113.50.3150 2828 3376 2922 134 3286 3014 56 45 42 8 3147 3153 122 12 110 20 142 0.5 0.2 276 383 2344
114.50.3150 2824.8 3376 2922 134 3286 3014 56 45 42 8 3147 3153 122 12 110 22 129 0.5 0.2 304 421 2344

Cuscinetti asso-radiali con ingranaggio esterno

Cuscinetti asso-radiali senza ingranaggio

Cuscinetto di rotazione a rulli incrociati con ingranaggio interno Caratteristiche e vantaggi

1. N1 è il numero di fori per l'olio lubrificante. Coppa dell'olio M10 × 1JB/T7940.1～JB/T7940.2. L'utente può specificare la posizione del foro dell'olio in base alla situazione di applicazione effettiva.

2. N - ∅ può essere modificato in un foro filettato, con un diametro di M e una profondità di 2M.

3. Le specifiche in questo campione sono prodotti standard e i diametri interno ed esterno sono tolleranze libere. Se sono presenti requisiti di corrispondenza tra il motore principale e la ralla, indicare le dimensioni e la precisione di corrispondenza nel contratto o negli allegati contrattuali (ad esempio accordi tecnici).

4. I prodotti elencati nella tabella sono prodotti regolari della nostra azienda. Se hai altri requisiti speciali, contatta la nostra azienda.

I cuscinetti asso-radiali possono anche essere suddivisi in tre tipi diversi

Ralla aoxuan 11

Cuscinetti asso-radiali senza ingranaggio

Cuscinetti asso-radiali con ingranaggio esterno

Cuscinetti asso-radiali con ingranaggio interno

Cuscinetto di rotazione a rulli incrociati - 113.114. Catalogo PDF dell'attrezzatura interna

Ralla a rulli incrociati 113-114 - Cuscinetti AOXUAN.pdf

Cuscinetto di rotazione a rulli incrociati - 113.114. dell'ingranaggio interno Applicazione

È particolarmente adatto per macchinari pesanti che richiedono grandi diametri, come escavatori con ruote a tazze, gru su ruote, gru marine, gru portuali, piattaforme girevoli in acciaio, gru per autocarri di grande tonnellaggio e altri macchinari.

Applicazione dell'anello di rotazione

Cuscinetto di rotazione a rulli incrociati - 113.114. Domande frequenti sull'attrezzatura interna

1) Sei un commerciante o un produttore?

Siamo produttori professionali di cuscinetti volventi con oltre 20 anni di esperienza e la nostra fabbrica si trova nella provincia di Jiangsu.

2) Quali sono i termini di pagamento?

Di solito accettiamo T/T o L/C. Altri termini sono negoziabili.

3) Qual è la quantità minima d'ordine?

Dipende da cosa compri. In circostanze normali, la quantità minima dell'ordine è di 1 pezzo.

4) Qual è il tempo di consegna?

Il nostro tempo di consegna è di soli 3-7 giorni se lo stock è disponibile. Se è il nostro tipo standard, il tempo di consegna è di circa 25 giorni, se non è di tipo standard, il tempo di consegna è di 45~50 giorni.

5) E il controllo qualità?

Disponiamo di un perfetto sistema di gestione della qualità per produrre prodotti perfetti. Responsabile dell'attento test della qualità e delle specifiche del prodotto, monitorando ogni processo di produzione fino al completamento dell'imballaggio per garantire la sicurezza del prodotto nel contenitore.

6) Potete fornire personalizzazioni speciali in base alle condizioni di lavoro?

Certo, possiamo progettare e produrre cuscinetti volventi per diverse condizioni di lavoro.

7) Cuscinetto di rotazione a rulli incrociati - 113.114. OEM ingranaggio interno disponibile

A proposito di fabbrica

Changzhou Aoxuan Heavy Bearing Co., Ltd. si trova a Changzhou, nella provincia di Jiangsu. È un'impresa high-tech specializzata nella ricerca, sviluppo, progettazione, produzione e vendita di cuscinetti volventi. L'azienda copre un'area di 32.000 ㎡ e un'area edificabile di 25.500 ㎡. L'azienda dispone di più di 120 set di varie apparecchiature di lavorazione e più di 30 apparecchiature di collaudo avanzate. La produzione annua di cuscinetti volventi supera i 30.000 set.

Changzhou Aoxuan Heavy Bearing Co., Ltd., è stata successivamente riconosciuta come un'impresa scientifica e tecnologica privata nella città di Changzhou, un'impresa high-tech nella provincia di Jiangsu e un centro di ricerca sulla tecnologia ingegneristica dei cuscinetti ralle per carichi pesanti nella città di Changzhou, con ricchi e capacità di ricerca e sviluppo sostenibili.

L'azienda ha continuato a rafforzare la cooperazione nella 'ricerca universitaria industriale' e ha svolto ricerche professionali e cooperazione nei settori correlati ai cuscinetti radenti con college e dipartimenti dell'Università di Hehai, dell'Università di Jiangsu, dell'Università di Tecnologia di Nanchino, dell'Istituto di ricerca scientifica e tecnologica dei cuscinetti di Luoyang e altre università e istituti di ricerca del settore.
