AOXUAN Einreihiges Kreuzrollendrehlager – 111.112. Außenzahnrad

Das Kreuzrollendrehlager besteht aus zwei Sitzringen. Es hat eine kompakte Struktur, ein geringes Gewicht, eine hohe Fertigungsgenauigkeit, einen geringen Montagespielraum und erfordert eine hohe Installationsgenauigkeit.

  • 111.112.

  • AOXUAN

Verfügbarkeit:
Menge:
Erkundigen

Facebook-Sharing-Button
Twitter-Sharing-Button
Schaltfläche „Leitungsfreigabe“.
Wechat-Sharing-Button
LinkedIn-Sharing-Button
Pinterest-Sharing-Button
WhatsApp-Sharing-Button
Teilen Sie diese Schaltfläche zum Teilen

Großwälzlager bestehen aus einem Innenring und einem Außenring, von denen einer normalerweise ein Zahnrad enthält. Zusammen mit Befestigungslöchern in beiden Ringen ermöglichen sie eine optimierte Kraftübertragung bei einfacher und schneller Verbindung benachbarter Maschinenkomponenten. Die Lagerlaufbahnen sind in Verbindung mit den Wälzkörpern und Käfigen oder Distanzstücken so ausgelegt, dass sie Belastungen aufnehmen können, die einzeln oder in Kombination und in jede Richtung wirken.

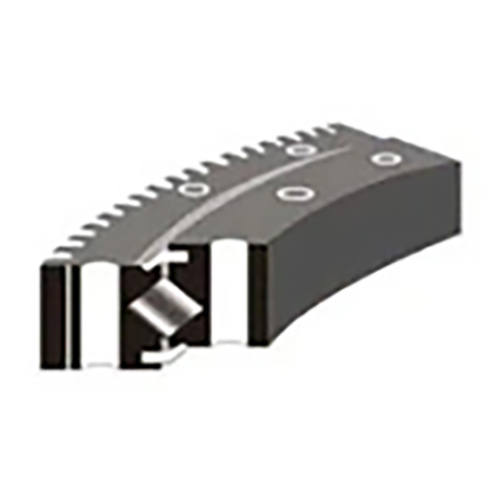

Drehkranz-Außenzahnrad 111

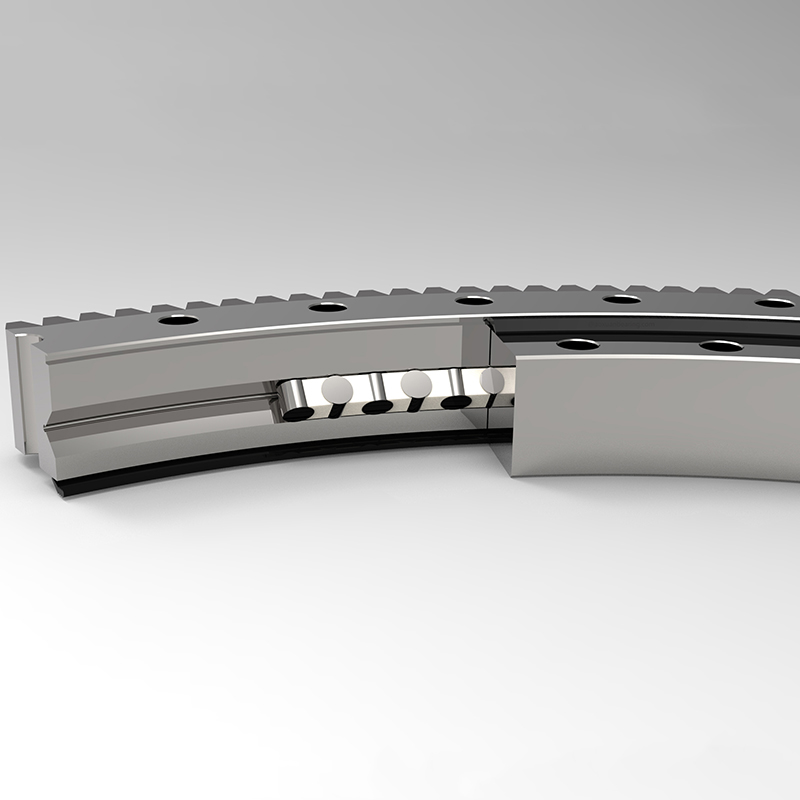

Kreuzrollendrehlager - 111.112. Außenzahnradprofil

111

Je nach Beanspruchung werden in der oberen und unteren Reihe Stahlkugeln mit unterschiedlichen Durchmessern angeordnet. Diese offene Baugruppe ist sehr praktisch. Der Lagerwinkel der oberen und unteren Kreisbogenlaufbahnen beträgt 90 °, was großen Axialkräften und Kippmomenten standhalten kann.

Kreuzrollendrehlager - 111.112. Externer Getriebetisch

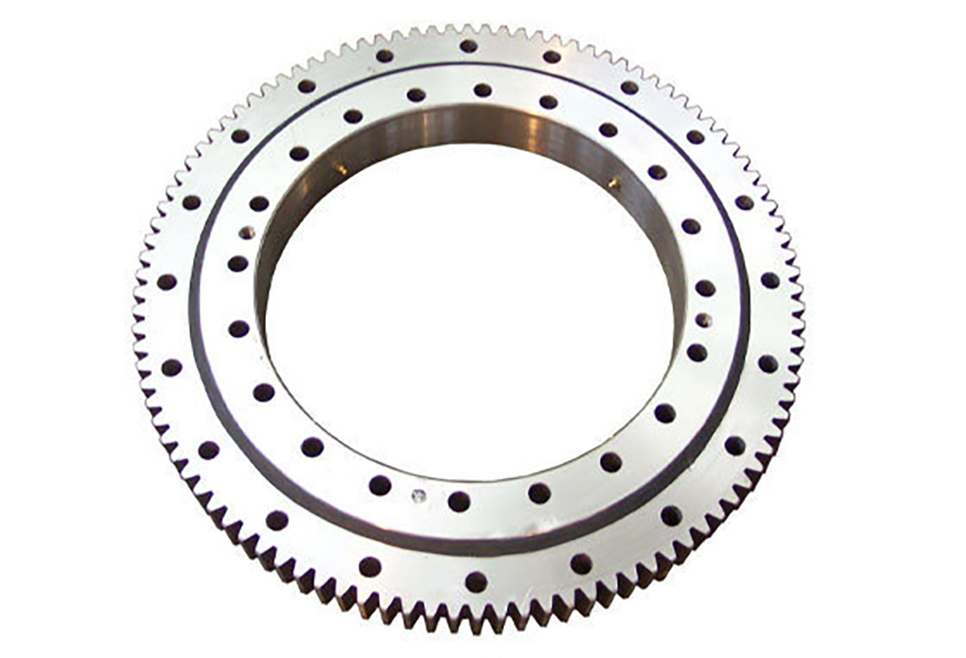

Drehkranzlager mit Außenverzahnung

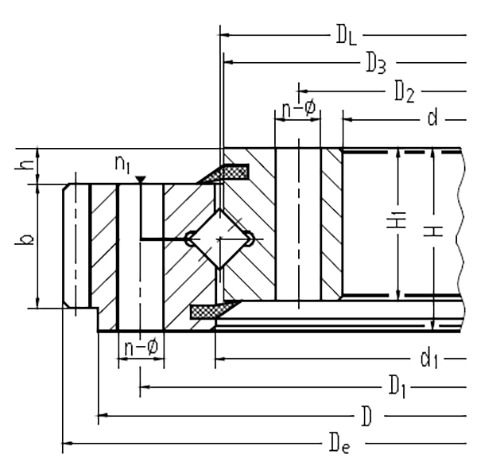

Kreuzrollendrehkranz 111-112 Hobel

NEIN. Ringmaß Montagemaß Strukturdimension Getriebeparameter Getriebedrehmoment NW
DL kg
mm De D D H D1 D2 N φ M n1 D3 d1 H1 H B M z X k Normalisieren Fragen und Antworten

mm mm mm mm mm mm mm mm mm mm mm mm mm mm kN kN
111.25.500 629 602 398 75 566 434 20 18 16 4 498 502 65 10 60 5 123 0.5 0.1 37 52 84
112.25.500 628.8 602 398 75 566 434 20 18 16 4 498 502 65 10 60 6 102 0.5 0.1 45 62 84
111.25.560 689 662 458 75 626 494 20 18 16 4 558 562 65 10 60 5 135 0.5 0.1 37 52 92
112.25.560 688.8 662 458 75 626 494 20 18 16 4 558 562 65 10 60 6 112 0.5 0.1 45 62 92
111.25.630 772.8 732 528 75 696 564 24 18 16 4 628 632 65 10 60 6 126 0.5 0.1 45 62 111
112.25.630 774.4 732 528 75 696 564 24 18 16 4 628 632 65 10 60 8 94 0.5 0.1 60 83 111
111.25.710 850.8 812 608 75 776 644 24 18 16 4 708 712 65 10 60 6 139 0.5 0.1 45 62 125
112.25.710 854.4 812 608 75 776 644 24 18 16 4 708 712 65 10 60 8 104 0.5 0.1 60 83 125
111.25.800 966.4 922 678 82 878 722 30 22 20 6 798 802 72 10 65 8 118 0.5 0.1 65 91 179
112.28.800 968 922 678 82 878 722 30 22 20 6 798 802 72 10 65 10 94 0.5 0.1 81 114 179
111.28.900 1062.4 1022 778 82 978 822 30 22 20 6 898 902 72 10 65 8 130 0.5 0.1 65 91 200
112.28.900 1068 1022 778 82 978 822 30 22 20 6 898 902 72 10 65 10 104 0.5 0.1 81 114 200
111.28.1000 1188 1122 878 82 1078 922 36 22 20 6 998 1002 72 10 65 10 116 0.5 0.1 81 114 242
112.28.1000 1185.6 1122 878 82 1078 922 36 22 20 6 998 1002 72 10 65 12 96 0.5 0.1 97 136 242
111.28.1120 1298 1242 998 82 1198 1042 36 22 20 6 1118 1122 72 10 65 10 127 0.5 0.1 81 114 261
112.28.1120 1305.6 1242 998 82 1198 1042 36 22 20 6 1118 1122 72 10 65 12 106 0.5 0.1 97 136 261
111.32.1250 1449.6 1390 1110 91 1337 1163 40 26 24 5 1248 1252 81 10 75 12 118 0.5 0.1 113 157 362
112.32.1250 1453.2 1390 1110 91 1337 1163 40 26 24 5 1248 1252 81 10 75 14 101 0.5 0.1 132 182 362
111.32.1400 1605.6 1540 1260 91 1487 1313 40 26 24 5 1398 1402 81 10 75 12 131 0.5 0.1 113 157 417
112.32.1400 1607.2 1540 1260 91 1487 1313 40 26 24 5 1398 1402 81 10 75 14 112 0.5 0.1 132 182 411
111.32.1600 1817.2 1740 1460 91 1687 1513 45 26 24 5 1598 1602 81 10 75 14 127 0.5 0.1 132 182 488
112.32.1600 1820.8 1740 1460 91 1687 1513 45 26 24 5 1598 1602 81 10 75 16 111 0.5 0.1 151 224 484
111.32.1800 2013.2 1940 1660 91 1887 1713 45 26 24 5 1798 1802 81 10 75 14 141 0.5 0.1 132 182 530
112.32.1800 2012.8 1940 1660 91 1887 1713 45 26 24 5 1798 1802 81 10 75 16 123 0.5 0.1 151 224 530
111.40.2000 2268.8 2178 1825 112 2110 1891 48 33 30 8 1997 2003 100 12 90 16 139 0.5 0.1 181 250 935
112.40.2000 2264.4 2178 1825 112 2110 1891 48 33 30 8 1997 2003 100 12 90 18 123 0.5 0.1 203 281 935
111.40.2240 2492.8 2418 2065 112 2350 2131 48 33 30 8 2237 2243 100 12 90 16 153 0.5 0.1 181 250 1008
112.40.2240 2498.4 2418 2065 112 2350 2131 48 33 30 8 2237 2243 100 12 90 18 136 0.5 0.1 203 281 1008
111.40.2500 2768.4 2678 2325 112 2610 2391 56 33 30 8 2497 2503 100 12 90 18 151 0.5 0.1 203 281 1147
112.40.2500 2776 2678 2325 112 2610 2391 56 33 30 8 2497 2503 100 12 90 20 136 0.5 0.1 226 313 1147
111.40.2800 3074.4 2978 2625 112 2910 2691 56 33 30 8 2797 2803 100 12 90 18 168 0.5 0.1 203 281 1320
112.40.2800 3076 2978 2625 112 2910 2691 56 33 30 8 2797 2803 100 12 90 20 151 0.5 0.1 226 313 1320
111.50.3150 3476 3376 2922 134 3286 3014 56 45 42 8 3147 3153 122 12 110 20 171 0.5 0.1 276 383 2222
112.50.3150 3471.6 3376 2922 134 3286 3014 56 45 42 8 3147 3153 122 12 110 22 155 0.5 0.1 304 421 2222

Kreuzrollen-Drehkranzlager ohne Getriebe

Kreuzrollen-Drehkranzlager mit Innenverzahnung

Merkmale und Vorteile des Kreuzrollendrehlagers mit Außenverzahnung

1. N1 ist die Anzahl der Schmieröllöcher. Ölbecher M10 × 1JB/T7940.1～JB/T7940.2。 Der Benutzer kann die Position der Ölbohrung entsprechend der tatsächlichen Anwendungssituation festlegen.

2. N - ∅ kann in ein Gewindeloch mit einem Durchmesser von M und einer Tiefe von 2M geändert werden.

3. Die Spezifikationen in diesem Beispiel sind Standardprodukte und die Innen- und Außendurchmesser sind freie Toleranzen. Wenn Übereinstimmungsanforderungen zwischen Hauptmotor und Großwälzlager bestehen, geben Sie bitte die passenden Abmessungen und die Genauigkeit im Vertrag oder in Vertragsanhängen (z. B. technischen Vereinbarungen) an.

4. Bei den in der Tabelle aufgeführten Produkten handelt es sich um Stammprodukte unseres Unternehmens. Wenn Sie weitere spezielle Anforderungen haben, wenden Sie sich bitte an unser Unternehmen.

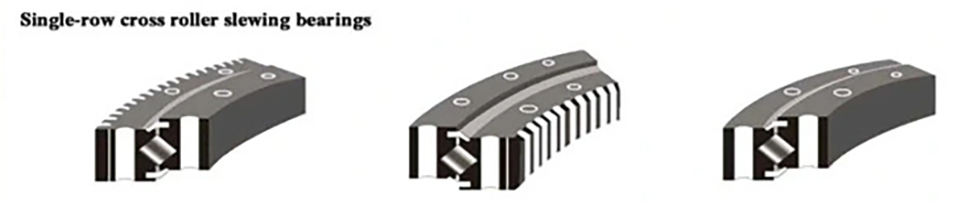

Auch Drehkranzlager können in drei verschiedene Typen unterteilt werden

Aoxuan-Drehkranz 11

Drehkranzlager ohne Getriebe

Drehkranzlager mit Außenverzahnung

Drehkranzlager mit Innenverzahnung

Kreuzrollendrehlager - 111.112. PDF-Katalog für Außenzahnräder

Kreuzrollendrehkranz 111-112 - AOXUAN Bearings.pdf

Kreuzrollendrehlager - 111.112. Außenzahnradanwendung ​

Es eignet sich besonders für schwere Maschinen, die große Durchmesser erfordern, wie Schaufelradbagger, Radkräne, Schiffskräne, Hafenkräne, Stahldrehtische, LKW-Kräne mit großer Tonnage und andere Maschinen.

Anwendung als Drehkranz

Kreuzrollendrehlager - 111.112. Häufig gestellte Fragen zu Außenzahnrädern

1) Sind Sie Händler oder Hersteller?

Wir sind ein professioneller Hersteller von Großwälzlagern mit mehr als 20 Jahren Erfahrung. Unser Werk befindet sich in der Provinz Jiangsu.

2) Wie lauten die Zahlungsbedingungen?

Wir akzeptieren normalerweise T/T oder L/C. Andere Bedingungen sind verhandelbar.

3) Wie hoch ist Ihre Mindestbestellmenge?

Es kommt darauf an, was Sie kaufen. Unter normalen Umständen beträgt unsere Mindestbestellmenge 1 Stück.

4) Wie ist Ihre Lieferzeit?

Unsere Lieferzeit beträgt nur 3-7 Tage, sofern der Vorrat verfügbar ist. Wenn es sich um unseren Standardtyp handelt, beträgt die Lieferzeit etwa 25 Tage. Wenn es sich nicht um einen Standardtyp handelt, beträgt die Lieferzeit 45 bis 50 Tage.

5) Wie sieht es mit der Qualitätskontrolle aus?

Wir verfügen über ein perfektes Qualitätsmanagementsystem, um perfekte Produkte herzustellen. Wir sind verantwortlich für die sorgfältige Prüfung der Produktqualität und -spezifikationen und überwachen jeden Produktionsprozess bis zum Abschluss der Verpackung, um die Produktsicherheit im Behälter zu gewährleisten.

6) Können Sie spezielle Anpassungen entsprechend den Arbeitsbedingungen vornehmen?

Natürlich können wir die Großwälzlager für unterschiedliche Arbeitsbedingungen entwerfen und produzieren.

7) Kreuzrollendrehlager – 111.112. Außenzahnrad-OEM verfügbar

Über Fabrik

Changzhou Aoxuan Heavy Bearing Co., Ltd. hat seinen Sitz in Changzhou, Provinz Jiangsu. Es ist ein High-Tech-Unternehmen, das sich auf Forschung, Entwicklung, Design, Herstellung und Vertrieb von Großwälzlagern spezialisiert hat. Das Unternehmen erstreckt sich über eine Fläche von 32.000 qm und eine Gebäudefläche von 25.500 qm. Das Unternehmen verfügt über mehr als 120 Sätze verschiedener Bearbeitungsgeräte und mehr als 30 fortschrittliche Prüfgeräte. Die jährliche Produktion von Großwälzlagern übersteigt 30.000 Sätze.

Changzhou Aoxuan Heavy Bearing Co., Ltd. wurde nacheinander als privates Wissenschafts- und Technologieunternehmen in der Stadt Changzhou, als High-Tech-Unternehmen in der Provinz Jiangsu und als Forschungszentrum für Schwerlast-Schwenklagertechnik in der Stadt Changzhou mit zahlreichen Auszeichnungen anerkannt und nachhaltige Forschungs- und Entwicklungskapazitäten.

Das Unternehmen baute weiterhin die Zusammenarbeit zwischen der „Industrie-Universitätsforschung“ aus und führte professionelle Forschung und Zusammenarbeit in den Bereichen Großwälzlager mit Hochschulen und Abteilungen der Hehai-Universität, der Jiangsu-Universität, der Technischen Universität Nanjing und dem Luoyang Bearing Science and Technology Research Institute durch und andere Universitäten und Industrieforschungsinstitute.
