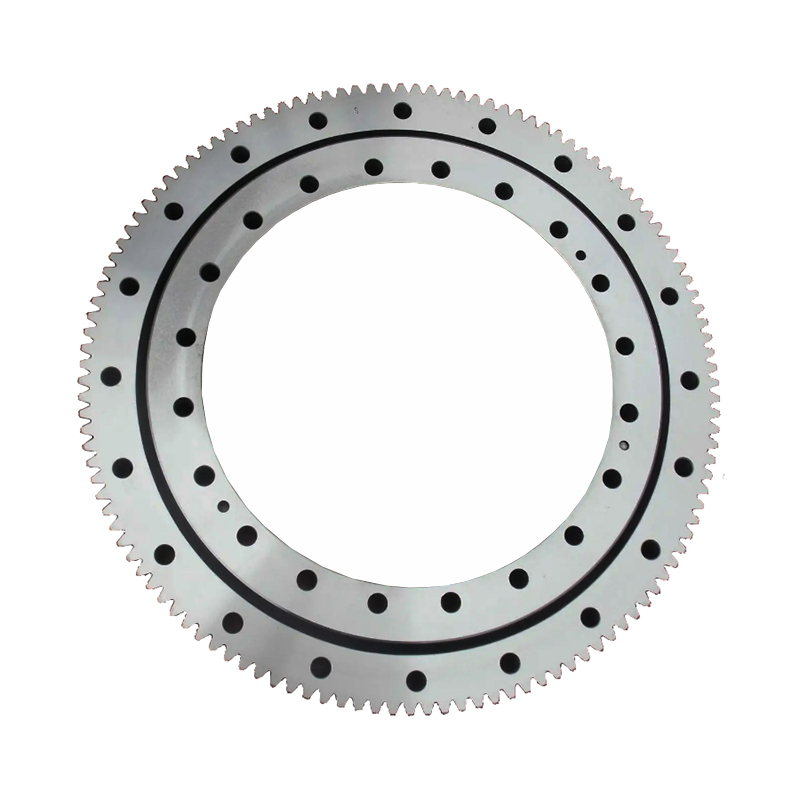

AOXUAN Rodamiento giratorio de rodillos transversales de una hilera - 111.112. Engranaje externo

El rodamiento giratorio de rodillos cruzados se compone de dos anillos de asiento. Tiene una estructura compacta, peso liviano, alta precisión de fabricación, espacio de montaje pequeño y requiere una alta precisión de instalación.
  • 111.112.

  • AOXUAN

Disponibilidad:
Cantidad:
botón para compartir facebook
botón para compartir en twitter
botón para compartir línea
botón para compartir wechat
botón para compartir en linkedin
botón para compartir en pinterest
boton compartir whatsapp
comparte este botón para compartir

Los rodamientos giratorios constan de un aro interior y un aro exterior, uno de los cuales suele incorporar un engranaje. Junto con los orificios de fijación en ambos anillos, permiten una transmisión de potencia optimizada con una conexión sencilla y rápida entre componentes adyacentes de la máquina. Las pistas de rodadura de los rodamientos, junto con los elementos rodantes y las jaulas o espaciadores, están diseñadas para soportar cargas que actúan solas o en combinación, y en cualquier dirección.

corona de giro engranaje externo 111

Rodamiento giratorio de rodillos cruzados - 111.112. Perfil de engranaje externo

111

Según las condiciones de tensión, se disponen las filas superior e inferior de bolas de acero con diferentes diámetros. Este conjunto de tipo abierto es muy conveniente. El ángulo de rodamiento de las pistas de rodadura de arco circular superior e inferior es de 90°, lo que puede soportar grandes fuerzas axiales y momentos de vuelco.

Rodamiento giratorio de rodillos cruzados - 111.112. Mesa de engranajes externa

Coronas de orientación con engranaje externo

Corona giratoria de rodillos cruzados 111-112 Plano

No. Dimensión del anillo Dimensión de montaje Dimensión de la estructura Parámetro del engranaje Par de engranajes noroeste
DL kilos
milímetros Delaware D d h D1 D2 norte φ METRO n1 D3 d1 H1 h b metro z incógnita k Normalizando Preguntas y respuestas

milímetros milímetros milímetros milímetros milímetros milímetros milímetros milímetros milímetros milímetros milímetros milímetros milímetros milímetros kN kN
111.25.500 629 602 398 75 566 434 20 18 16 4 498 502 65 10 60 5 123 0.5 0.1 37 52 84
112.25.500 628.8 602 398 75 566 434 20 18 16 4 498 502 65 10 60 6 102 0.5 0.1 45 62 84
111.25.560 689 662 458 75 626 494 20 18 16 4 558 562 65 10 60 5 135 0.5 0.1 37 52 92
112.25.560 688.8 662 458 75 626 494 20 18 16 4 558 562 65 10 60 6 112 0.5 0.1 45 62 92
111.25.630 772.8 732 528 75 696 564 24 18 16 4 628 632 65 10 60 6 126 0.5 0.1 45 62 111
112.25.630 774.4 732 528 75 696 564 24 18 16 4 628 632 65 10 60 8 94 0.5 0.1 60 83 111
111.25.710 850.8 812 608 75 776 644 24 18 16 4 708 712 65 10 60 6 139 0.5 0.1 45 62 125
112.25.710 854.4 812 608 75 776 644 24 18 16 4 708 712 65 10 60 8 104 0.5 0.1 60 83 125
111.25.800 966.4 922 678 82 878 722 30 22 20 6 798 802 72 10 65 8 118 0.5 0.1 65 91 179
112.28.800 968 922 678 82 878 722 30 22 20 6 798 802 72 10 65 10 94 0.5 0.1 81 114 179
111.28.900 1062.4 1022 778 82 978 822 30 22 20 6 898 902 72 10 65 8 130 0.5 0.1 65 91 200
112.28.900 1068 1022 778 82 978 822 30 22 20 6 898 902 72 10 65 10 104 0.5 0.1 81 114 200
111.28.1000 1188 1122 878 82 1078 922 36 22 20 6 998 1002 72 10 65 10 116 0.5 0.1 81 114 242
112.28.1000 1185.6 1122 878 82 1078 922 36 22 20 6 998 1002 72 10 65 12 96 0.5 0.1 97 136 242
111.28.1120 1298 1242 998 82 1198 1042 36 22 20 6 1118 1122 72 10 65 10 127 0.5 0.1 81 114 261
112.28.1120 1305.6 1242 998 82 1198 1042 36 22 20 6 1118 1122 72 10 65 12 106 0.5 0.1 97 136 261
111.32.1250 1449.6 1390 1110 91 1337 1163 40 26 24 5 1248 1252 81 10 75 12 118 0.5 0.1 113 157 362
112.32.1250 1453.2 1390 1110 91 1337 1163 40 26 24 5 1248 1252 81 10 75 14 101 0.5 0.1 132 182 362
111.32.1400 1605.6 1540 1260 91 1487 1313 40 26 24 5 1398 1402 81 10 75 12 131 0.5 0.1 113 157 417
112.32.1400 1607.2 1540 1260 91 1487 1313 40 26 24 5 1398 1402 81 10 75 14 112 0.5 0.1 132 182 411
111.32.1600 1817.2 1740 1460 91 1687 1513 45 26 24 5 1598 1602 81 10 75 14 127 0.5 0.1 132 182 488
112.32.1600 1820.8 1740 1460 91 1687 1513 45 26 24 5 1598 1602 81 10 75 16 111 0.5 0.1 151 224 484
111.32.1800 2013.2 1940 1660 91 1887 1713 45 26 24 5 1798 1802 81 10 75 14 141 0.5 0.1 132 182 530
112.32.1800 2012.8 1940 1660 91 1887 1713 45 26 24 5 1798 1802 81 10 75 16 123 0.5 0.1 151 224 530
111.40.2000 2268.8 2178 1825 112 2110 1891 48 33 30 8 1997 2003 100 12 90 16 139 0.5 0.1 181 250 935
112.40.2000 2264.4 2178 1825 112 2110 1891 48 33 30 8 1997 2003 100 12 90 18 123 0.5 0.1 203 281 935
111.40.2240 2492.8 2418 2065 112 2350 2131 48 33 30 8 2237 2243 100 12 90 16 153 0.5 0.1 181 250 1008
112.40.2240 2498.4 2418 2065 112 2350 2131 48 33 30 8 2237 2243 100 12 90 18 136 0.5 0.1 203 281 1008
111.40.2500 2768.4 2678 2325 112 2610 2391 56 33 30 8 2497 2503 100 12 90 18 151 0.5 0.1 203 281 1147
112.40.2500 2776 2678 2325 112 2610 2391 56 33 30 8 2497 2503 100 12 90 20 136 0.5 0.1 226 313 1147
111.40.2800 3074.4 2978 2625 112 2910 2691 56 33 30 8 2797 2803 100 12 90 18 168 0.5 0.1 203 281 1320
112.40.2800 3076 2978 2625 112 2910 2691 56 33 30 8 2797 2803 100 12 90 20 151 0.5 0.1 226 313 1320
111.50.3150 3476 3376 2922 134 3286 3014 56 45 42 8 3147 3153 122 12 110 20 171 0.5 0.1 276 383 2222
112.50.3150 3471.6 3376 2922 134 3286 3014 56 45 42 8 3147 3153 122 12 110 22 155 0.5 0.1 304 421 2222

Coronas de giro de rodillos cruzados sin engranaje

Coronas de giro de rodillos cruzados con engranaje interno

Características y beneficios del rodamiento giratorio de rodillos cruzados mediante engranaje externo

1. N1 es el número de orificios de aceite lubricante. Taza de aceite M10 × 1JB/T7940.1~JB/T7940.2。 El usuario puede especificar la posición del orificio de aceite según la situación real de la aplicación.

2. N - ∅ se puede cambiar a un orificio roscado, con un diámetro de M y una profundidad de 2M.

3. Las especificaciones de esta muestra son productos estándar y los diámetros interior y exterior son tolerancias libres. Si existen requisitos coincidentes entre el motor principal y el cojinete giratorio, indique las dimensiones coincidentes y la precisión en el contrato o en los anexos del contrato (como los acuerdos técnicos).

4. Los productos enumerados en la tabla son productos habituales de nuestra empresa. Si tiene algún otro requisito especial, comuníquese con nuestra empresa.

Los rodamientos de corona giratoria también se pueden dividir en tres tipos diferentes

anillo giratorio aoxuan 11

Coronas giratorias sin engranaje

Coronas de orientación con engranaje externo

Coronas de orientación con engranaje interno

Rodamiento giratorio de rodillos cruzados - 111.112. Catálogo PDF de equipos externos

Corona giratoria de rodillos cruzados 111-112 - AOXUAN Bearings.pdf

Rodamiento giratorio de rodillos cruzados - 111.112. de engranaje externo Aplicación

Es especialmente adecuado para maquinaria pesada que requiere grandes diámetros, como excavadoras de rueda de cangilones, grúas de ruedas, grúas marinas, grúas portuarias, plataformas giratorias de acero, camiones grúa de gran tonelaje y otra maquinaria.

Aplicación del anillo giratorio

Rodamiento giratorio de rodillos cruzados - 111.112. Preguntas frecuentes sobre equipos externos

1) ¿Es usted comerciante o fabricante?

Somos fabricantes profesionales de rodamientos giratorios con más de 20 años de experiencia y nuestra fábrica está ubicada en la provincia de Jiangsu.

2) ¿Cuáles son las condiciones de pago?

Generalmente aceptamos T/T o L/C. Otros términos son negociables.

3) ¿Cuál es la cantidad mínima de pedido?

Depende de lo que compres. En circunstancias normales, nuestra cantidad mínima de pedido es 1 pieza.

4) ¿Cuál es su tiempo de entrega?

Nuestro plazo de entrega es de solo 3 a 7 días si hay stock disponible. Si es nuestro tipo estándar, el tiempo de entrega es de aproximadamente 25 días, si no es el tipo estándar, el tiempo de entrega es de 45 a 50 días.

5) ¿Qué pasa con el control de calidad?

Contamos con un sistema de gestión de calidad perfecto para producir productos perfectos. Responsable de las pruebas cuidadosas de la calidad y las especificaciones del producto, monitoreando cada proceso de producción hasta que se completa el empaque para garantizar la seguridad del producto en el contenedor.

6) ¿Pueden proporcionar una personalización especial según las condiciones de trabajo?

Claro, podemos diseñar y producir rodamientos giratorios para diferentes condiciones de trabajo.

7) Cojinete giratorio de rodillos cruzados - 111.112. OEM de engranaje externo disponible
