Come installare e utilizzare il cuscinetto girevole

Come installare e utilizzare il cuscinetto volvente: una guida completa

Le ralle di orientamento sono componenti cruciali nel molte applicazioni industriali . Consentono ai macchinari di spostare carichi pesanti, ruotare continuamente e gestire carichi assiali, radiali e momenti. Tuttavia, l'installazione e l'utilizzo dei cuscinetti volventi richiede un'attenta considerazione e competenza per garantire sicurezza, affidabilità e prestazioni ottimali. In questo articolo forniremo una guida completa su come installare e utilizzare i cuscinetti volventi, coprendo i seguenti argomenti:

Sommario

1.Che cos'è un cuscinetto volvente?

2.Tipi di Aoxuan cuscinetti volventi

· Aoxuan a fila singola di sfere Cuscinetto

· Aoxuan Cuscinetto di rotazione a rulli incrociati

· Aoxuan a doppia fila di sfere Cuscinetto

· Cuscinetto di rotazione Aoxuan a tripla fila di rulli

3. Fattori da considerare prima di installare un cuscinetto volvente

· Capacità di carico

· Temperatura di esercizio

· Limite di velocità

· Condizioni ambientali

· Requisiti di lubrificazione

4.Come installare un cuscinetto orientabile

· Preparazione pre-installazione

· Posizionamento e allineamento

· Fissaggio e serraggio bulloni

· Controllo e regolazione del gioco

· Sigillatura e ingrassaggio

5.Come utilizzare un cuscinetto orientabile

· Periodo di avviamento e rodaggio

· Carico e scarico

· Manutenzione e ispezione

6.Risoluzione dei problemi comuni con i cuscinetti volventi

7.Vantaggi e applicazioni dei cuscinetti volventi

8.Conclusione

1. Cos'è un cuscinetto volvente?

Un cuscinetto volvente, noto anche come a Il cuscinetto della ralla o ralla, è un tipo di cuscinetto che consente la rotazione tra due componenti della macchina trasmettendo carichi assiali, radiali e momenti. I cuscinetti volventi sono costituiti da un anello interno ed esterno, una serie di elementi volventi (come sfere o rulli), una gabbia e, in alcuni casi, denti di ingranaggio o una trasmissione a vite senza fine.

2. Tipi di cuscinetti volventi

Ci sono diversi tipi di ralle, ciascuno progettato per applicazioni e condizioni di carico specifiche:

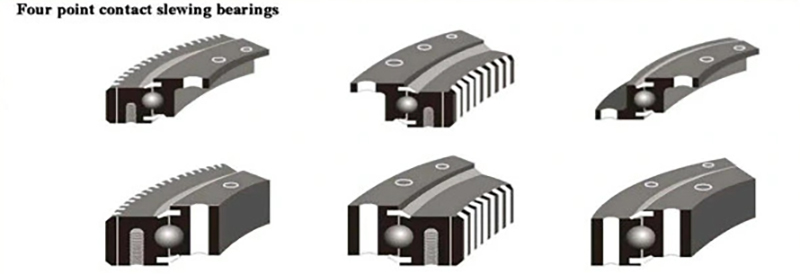

Aoxuan Cuscinetto orientabile a sfere a fila singola

Questo tipo di cuscinetto volvente è costituito da a singola fila di palline disposte su un percorso circolare. Le ralle a sfere a una corona sono adatte per carichi medio-bassi e velocità moderate, rendendole ideali per applicazioni quali gru, escavatori e piccole turbine eoliche.

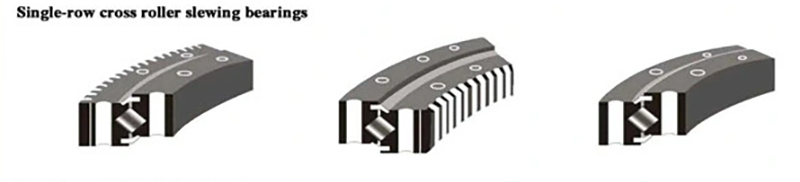

Aoxuan Cuscinetto di rotazione a rulli incrociati

I cuscinetti di orientamento a rulli incrociati utilizzano rulli cilindrici che si incrociano tra loro con un angolo di 90 gradi, fornendo elevata capacità di carico e rigidità con deformazione minima. Attraverso I cuscinetti volventi a rulli sono comunemente utilizzati nelle macchine utensili, nei robot e nelle apparecchiature mediche.

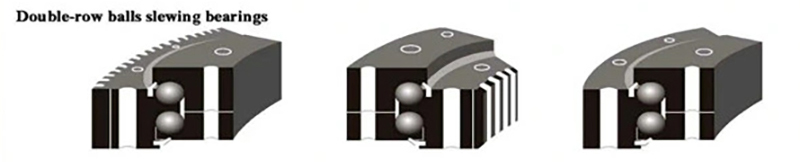

Aoxuan Cuscinetto orientabile a doppia fila di sfere

I cuscinetti volventi a doppia corona di sfere hanno due corone di sfere disposte su una pista circolare, offrendo capacità di carico e rigidità più elevate rispetto ai cuscinetti volventi a corona singola. IL I cuscinetti volventi a doppia corona di sfere sono comunemente utilizzati nelle macchine edili, nelle gru portuali e nelle turbine eoliche.

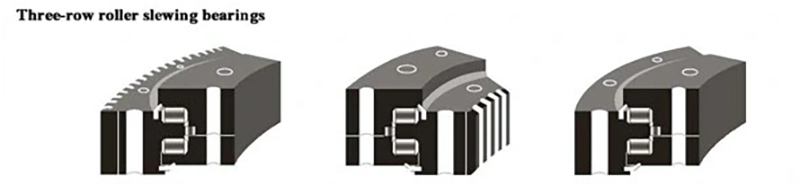

Cuscinetto orientabile a rulli Aoxuan  a tripla fila

I cuscinetti volventi a tripla fila di rulli hanno tre file di rulli disposti su una pista circolare, fornendo la massima capacità di carico e rigidità tra i cuscinetti volventi. IL I cuscinetti volventi a rulli a tripla fila vengono utilizzati in applicazioni pesanti come attrezzature minerarie, alesatrici di tunnel e gru offshore.

3. Fattori da considerare prima di installare un cuscinetto volvente

Prima di installare una ralla, è essenziale considerare diversi fattori che possono influenzarne le prestazioni, la sicurezza e la durata:

Capacità di carico

La capacità di carico di una ralla dipende dalle dimensioni, dal tipo e dal numero degli elementi volventi, nonché dal materiale e dalla geometria delle piste. È fondamentale selezionare un cuscinetto orientabile in grado di sopportare i carichi massimi previsti, inclusi carichi statici, dinamici, assiali e di momento.

Temperatura operativa

La temperatura operativa di una ralla può influenzarne le proprietà del materiale, la lubrificazione e il gioco. È importante scegliere un cuscinetto orientabile che possa funzionare entro l'intervallo di temperature specificato e che fornisca un raffreddamento o un riscaldamento adeguato, se necessario.

Limite di velocità

Il limite di velocità di una ralla dipende dal tipo, dalle dimensioni e dal metodo di lubrificazione del cuscinetto. È importante selezionare una ralla che possa funzionare entro l'intervallo di velocità specificato e fornire una lubrificazione adeguata per ridurre al minimo l'attrito e l'usura.

Condizioni ambientali

Le condizioni ambientali, come umidità, polvere, sostanze chimiche e vibrazioni, possono influire sulle prestazioni e sulla durata di un cuscinetto volvente. È importante scegliere una ralla adatta all'ambiente specifico e fornire protezione e tenuta adeguate.

Requisiti di lubrificazione

I requisiti di lubrificazione di una ralla dipendono dal tipo, dalle dimensioni e dalle condizioni operative del cuscinetto. È fondamentale selezionare il metodo e la frequenza di lubrificazione appropriati per garantire un funzionamento regolare e prevenire usura e danni prematuri.

4. Come installare un cuscinetto orientabile

L'installazione di un cuscinetto orientabile richiede un'attenta pianificazione, preparazione ed esecuzione per garantire sicurezza, precisione e corretto funzionamento. Ecco i passaggi per installare un cuscinetto orientabile:

Preparazione pre-installazione

Prima di installare un cuscinetto orientabile, assicurarsi che le superfici di montaggio e i bulloni siano puliti, asciutti e privi di detriti, ruggine o danni. Verificare che i componenti del cuscinetto e di accoppiamento siano della dimensione e del tipo corretti e che vengano seguite le istruzioni di montaggio e le specifiche di coppia.

Posizionamento e allineamento

Posizionare il cuscinetto orientabile sulla superficie di montaggio e allinearlo con i componenti di accoppiamento utilizzando strumenti di misurazione di precisione come comparatori, spessimetri o sistemi di allineamento laser. Assicurarsi che il cuscinetto sia livellato e centrato e che i valori di precarico e gioco rientrino nell'intervallo specificato.

Fissaggio e serraggio bulloni

Fissare il cuscinetto orientabile alla superficie di montaggio utilizzando il tipo, le dimensioni e la quantità di bulloni e rondelle consigliati. Stringere i bulloni gradualmente e in modo uniforme secondo uno schema a stella o incrociato, seguendo i valori di coppia e la sequenza consigliati. Utilizzare una chiave dinamometrica calibrata e controllare periodicamente la tensione dei bulloni.

Controllo e regolazione del gioco

Controllare il gioco della ralla misurando la distanza tra gli elementi volventi e le piste utilizzando spessimetri o micrometri di profondità. Regolare il gioco aggiungendo o rimuovendo gli spessori o modificando il metodo di precaricamento. Verificare che il gioco rientri nell'intervallo specificato.

Sigillatura e ingrassaggio

Applicare il tipo e la quantità consigliati di sigillante o guarnizione alle superfici di accoppiamento e ai fori dei bulloni per evitare perdite o contaminazione. Applicare il tipo e la quantità consigliati di grasso o olio alle piste dei cuscinetti e agli elementi volventi per garantire una corretta lubrificazione e ridurre l'attrito e l'usura.

5. Come utilizzare un cuscinetto orientabile

L'utilizzo di un cuscinetto orientabile richiede una corretta movimentazione, carico , scarico e manutenzione per garantire longevità e prestazioni. Ecco alcuni suggerimenti su come utilizzare un cuscinetto volvente:

Periodo di avviamento e rodaggio

Durante il periodo di avviamento e rodaggio, far funzionare la macchina a basse velocità e carichi per consentire al cuscinetto di stabilizzarsi e distribuire uniformemente il lubrificante. Monitorare la temperatura, il rumore e le vibrazioni del cuscinetto e apportare le modifiche necessarie.

Carico e scarico

Durante il carico e lo scarico del macchinario, assicurarsi che il peso e la distribuzione del carico rientrino nei limiti specificati e che il cuscinetto non sia soggetto a urti o carichi di impatto. Utilizzare attrezzature di sollevamento e movimentazione adeguate e seguire le procedure consigliate e le precauzioni di sicurezza.

Manutenzione e ispezione

I cuscinetti asso-radiali sono utilizzati in applicazioni per trasferire/supportare carichi assiali, radiali e di momento, singolarmente o in combinazione, costituiti da anelli montati con elementi di fissaggio filettati e solitamente aventi un ingranaggio solidale a uno degli anelli. In genere, i cuscinetti asso-radi vengono utilizzati in escavatori, gru, turbine eoliche e altri servizi oscillanti. I lubrificanti normalmente consigliati dai produttori di ralle sono grassi o lubrificazione a bagno d'olio per cuscinetti chiusi a funzionamento continuo a rotazione lenta, dove esiste un'adeguata tenuta della custodia del cuscinetto . Il grasso può essere definito come il lubrificante allo stato solido o semisolido che contiene l'addensante e alcuni grassi contengono vari ingredienti speciali. L'olio base presente nel grasso è l'ingrediente principale che svolge effettivamente la funzione lubrificante e costituisce l'80-90% del grasso. Generalmente, gli oli minerali con viscosità più elevata vengono utilizzati per i luoghi che richiedono lubrificazioni con carico elevato, bassa velocità e alta temperatura.

6.Risoluzione dei problemi comuni con i cuscinetti volventi

1. La rotazione del supporto girevole non è flessibile.

I cuscinetti volventi vengono rigorosamente ispezionati e testati prima di lasciare la fabbrica. Sono tutti prodotti qualificati. Pertanto, se esiste un fenomeno di detenzione, è possibile utilizzare i seguenti metodi per eliminarlo.

(1) Inattività flessibile dei prodotti appena acquistati. Si prega di controllare la data di produzione del cuscinetto orientabile. Se il periodo è più lungo (ad esempio più di sei mesi) e il clima è più freddo, è possibile che l'appiccicosità del grasso sulla pista sia maggiore e il funzionamento non sia buono (zona fredda, l'inverno è più importante). Metodi di esclusione:

Se funziona dopo aver aggiunto forza senza altre anomalie, può essere utilizzato normalmente. Se si avverte un rumore anomalo, verificare se si è verificato un trauma grave durante il processo di trasporto e inviare le informazioni al nostro reparto di assistenza vendite per l'elaborazione.

(2) L'operazione di installazione non è flessibile. È possibile che la superficie di montaggio del motore principale e la superficie di montaggio del cuscinetto rotante non corrispondano bene, con il risultato che il gioco assiale del cuscinetto rotante dopo l'installazione non può compensare la deformazione del cuscinetto rotante, il cuscinetto rotante ha un gioco negativo stato e difficoltà di funzionamento del corpo volvente nella pista (a volte accompagnato da rumore anomalo); oppure l'ingranaggio di ingranaggi piccoli e piccoli è pessimo; oppure l'inceppamento interno di ingranaggi piccoli e piccoli presenta corpi estranei. Esclusioni:

Rielaborazione del piano di installazione del motore principale per far sì che il piano di installazione soddisfi i requisiti; o utilizzando il metodo di riempimento della guarnizione per affrontarlo.

Regolare nuovamente il gioco di ingranamento degli ingranaggi grandi e piccoli in base ai requisiti, prestando particolare attenzione alla posizione massima dell'eccentricità degli ingranaggi.

Verificare che non vi siano corpi estranei nella posizione di ingranamento degli ingranaggi grandi e piccoli.

Sostituire un cuscinetto volvente con un gioco leggermente maggiore.

(3) Flessibilità operativa

Mancanza di grasso e riempire secondo necessità

La striscia di tenuta è danneggiata, causando l'ingresso di corpi estranei nella pista (come cattive condizioni di lavoro, intrusione di polvere nella pista, ecc.).

Controllare l'innesto di ingranaggi grandi e piccoli, corpi estranei o denti rotti. Se il supporto girevole non riesce a ruotare dopo aver adottato le misure di cui sopra, potrebbe esserci un guasto nella canalina, si prega di informare il nostro servizio post-vendita per occuparsi del problema.

2. differenze

Quando il cuscinetto girevole appena uscito dalla fabbrica ruota al minimo, emetterà un suono uniforme di rotolamento della sfera d'acciaio, il che è normale. Quando il cuscinetto girevole funziona dopo l'installazione, si verifica un altro tipo di rumore anomalo e più forte, chiamato rumore anomalo.

(1) Quando un nuovo prodotto è inattivo, il leggero rumore anomalo solitamente scompare dopo diverse decine di giri. Se non scompare, potrebbe essere causato da una leggera deformazione del cuscinetto girevole durante il trasporto, ma se l'operazione è flessibile e normale, può essere installato e utilizzato in sicurezza e scomparirà naturalmente dopo un periodo di tempo. Se il rumore è più forte o non scompare dopo un certo periodo di tempo (di solito 2-4 mesi), dovremmo contattare tempestivamente il nostro servizio post-vendita.

(2) Quando si verifica un rumore anomalo durante il funzionamento di prova dopo il montaggio, è necessario verificare se la superficie di installazione è piana e soddisfa i requisiti. Se la rugosità della superficie di installazione non soddisfa i requisiti, si causerà un rumore anomalo nel gioco negativo della canalizzazione. Il metodo di trattamento è lo stesso di 'l'operazione non è flessibile dopo l'installazione'. Se l'ingranamento degli ingranaggi piccoli e medi non è buono, sarà allentato quando è stretto e produrrà un rumore anomalo quando l'ingranamento è troppo stretto nella posizione massima del salto del dente.

(3) Ci sono diverse ragioni per il suono anomalo (in primo luogo, dovrebbe essere determinato se si tratta del suono del supporto girevole, di alcune strutture in acciaio o di altri componenti, spesso confuso con il suono del supporto girevole, quindi la sorgente sonora può essere identificato arrestando la rotazione del supporto di rotazione e il normale funzionamento degli altri componenti). Le ragioni sono le seguenti: mancanza di grasso nelle piste, collisione tra corpo volvente e divisorio. Quando viene prodotto il rumore, può essere eliminato immediatamente dopo l'iniezione dell'olio. Nella pista sono presenti corpi estranei mescolati, come granelli di sabbia, trucioli di ferro, ecc. Questa situazione è spesso accompagnata da difficoltà nella rotazione (generalmente questa situazione è facile che si verifichi nel difficile ambiente di utilizzo). Allo stesso tempo, è necessario prestare attenzione anche se la striscia di tenuta è danneggiata; il bullone di installazione è allentato, con conseguente deformazione elastica del supporto di rotazione, gioco negativo della posizione di deformazione, ecc. Per eliminare la situazione di cui sopra, se si sente ancora un rumore anomalo del supporto di rotazione, contattare il nostro reparto di assistenza post-vendita per l'elaborazione .

3. oscillare

Dopo il caricamento, il gioco del cuscinetto volvente è circa 3-5 volte superiore a quello dell'ispezione di fabbrica (metodo di ispezione a tre punti), che può essere utilizzato continuamente in questo intervallo.

(1) Allentamento del bullone di installazione, con conseguente scuotimento del lavoro. Ispezionare immediatamente tutti i bulloni dell'anello interno ed esterno e serrarli secondo necessità.

(2) La rigidità della struttura in acciaio che supporta il supporto girevole non è sufficiente e la deformazione elastica si verifica quando il supporto girevole viene caricato, il che si traduce nello spostamento complessivo del supporto girevole. Aumentare la resistenza del supporto della struttura in acciaio di supporto girevole.

(3) Controllare se si verifica un funzionamento in sovraccarico e operare rigorosamente in conformità con le normative.

(4) Il funzionamento in sovraccarico a lungo termine comporta lo schiacciamento delle piste e un gioco eccessivo. Se ciò accade, informare il nostro servizio post-vendita per gestirlo in tempo.

4. denti rotti

Quando i denti del cuscinetto di rotazione sono rotti, il sito deve essere protetto e il reparto di assistenza post-vendita della nostra azienda deve essere immediatamente informato per l'analisi e il trattamento.

(1) La frattura dei denti è spesso direttamente correlata all'installazione, principalmente per i seguenti motivi:

L'installazione di ingranaggi grandi e piccoli regola il gioco in modo inappropriato e non soddisfa i requisiti, con conseguente ingranamento inadeguato tra i due ingranaggi durante il funzionamento, con conseguente rottura dei denti. La distanza laterale deve essere regolata rigorosamente in base ai requisiti.

La mancata regolazione del gioco di ingranamento tra pignone e pignone nella posizione massima del salto dell'ingranaggio come richiesto provoca l'inceppamento del pignone e la rottura dei denti quando il pignone ingrana con la posizione massima del salto dell'ingranaggio grande durante il funzionamento. È necessario regolare la posizione della vernice verde e l'innesto dei pignoni ed eseguire un'operazione di prova dopo la regolazione in base ai requisiti.

Gli assi degli ingranaggi grandi e piccoli non sono paralleli e l'ingranamento degli ingranaggi grandi e piccoli non è corretto dopo l'installazione, con conseguente rottura dei denti. Gli assi dei due ingranaggi dovrebbero essere paralleli.

Il bullone di installazione del cuscinetto orientabile non è fissato saldamente e l'ingranamento tra ingranaggi grandi e piccoli non è buono, il che causa la rottura dei denti. I bulloni devono essere fissati come richiesto.

(2) Utilizzo

Violazione delle regole operative, sovraccarico e rotazione, ostacoli alla collisione dell'ospite (spazzata), ecc. Le operazioni dovrebbero essere rigorosamente conformi ai requisiti delle procedure operative.

Quando la ralla si innesta nel pignone, si incastrano dei corpi estranei. Assicurarsi che gli ingranaggi grandi e piccoli siano puliti e controllati regolarmente.

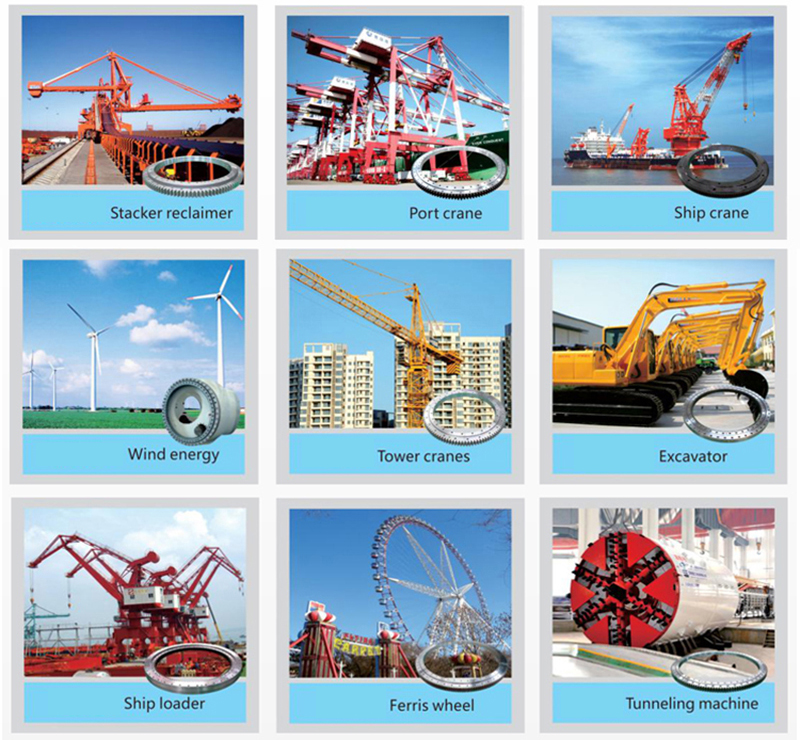

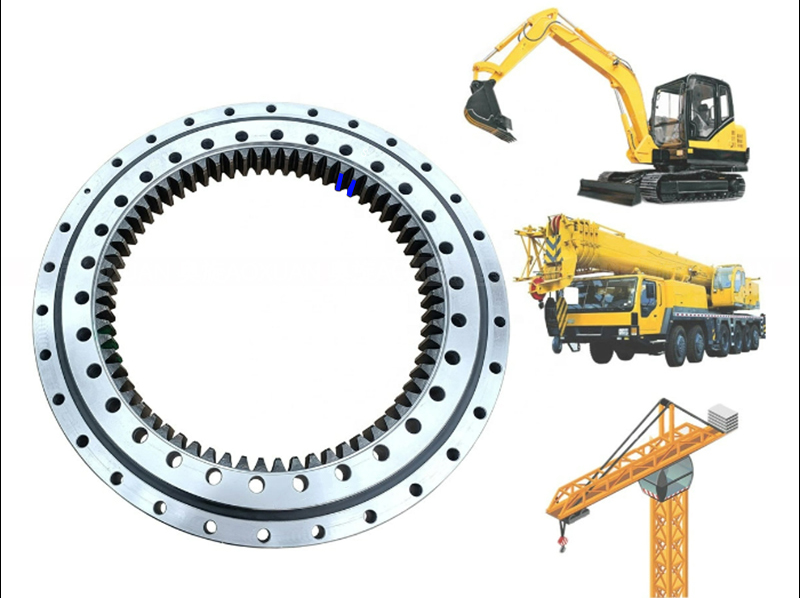

7.Vantaggi e applicazioni dei cuscinetti volventi

Macchine edili: macchine movimento terra, escavatori, disintegratori, recuperatori accatastatori, livellatrici, rulli, compattatori dinamici, macchine per perforazione di roccia, macchine per tunnel, macchine per calcestruzzo schermato: camion con pompa per calcestruzzo, macchina integrata con braccio di betonaggio, distributore a nastro , Macchine per l'alimentazione: alimentatore a dischi, macchinari di sollevamento per miscelatori di sabbia: gru a ruota, gru cingolata, gru a portale, gru a torre, gru a forca, gru, gru a cavalletto macchinari per il trattamento delle fondazioni: impianto di perforazione a circolazione inversa a impatto, impianto di perforazione a rotazione, impianto di perforazione a rotazione a impatto, impianto di perforazione a rotazione, rotativo a circolazione inversa piattaforma di perforazione, piattaforma di perforazione rotativa a circolazione positiva, piattaforma di perforazione ingegneristica a spirale lunga, piattaforma di perforazione ingegneristica sommergibile, macchina per pali statica Navi battipalo per ingegneria: veicoli draga: veicoli per ispezione ponti, camion dei pompieri, macchine per la pulizia delle finestre, veicoli per il trasporto a trave piana, lavoro aereo veicoli, piattaforme di lavoro aereo semoventi Attrezzature portuali: gru portuali, macchinari industriali leggeri a sospensione anteriore: macchine per bevande, macchine per il soffiaggio di bottiglie, macchine per l'imballaggio, macchine riempitrici, macchine rotative per la movimentazione di bottiglie, macchine per lo stampaggio a iniezione Attrezzature per nuove energie: apparecchiature per la generazione di energia eolica, apparecchiature per la generazione di energia solare Attrezzature metallurgiche: gru metallurgiche, piattaforme girevoli a siviera Pinza in acciaio, pistola per fango, dispositivo di insufflaggio di ossigeno, gru marina, attrezzature per il divertimento: ruota panoramica e altre attrezzature aeroportuali: macchina per il rifornimento di carburante aeroportuale, attrezzature non civili: radar, serbatoio e altri robot: robot di impilamento, robot di saldatura, manipolatore, attrezzatura medica: coltello gamma attrezzatura di protezione ambientale: raschiafango attrezzatura per parcheggio: attrezzatura per piattaforma di perforazione per garage a torre, attrezzatura da cucina, attrezzatura per controllo numerico (macchina da taglio in linea, macchina utensile per tempra), macchina per mattoni.

8.Conclusione

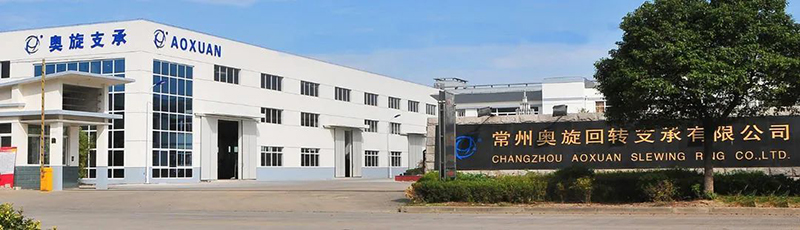

Changzhou Aoxuan Heavy Bearing Co., Ltd. è situata nella bellissima e ricca regione del delta del fiume Yangtze, con comodi trasporti ed evidenti vantaggi industriali. L'azienda copre un'area di oltre 33.000 metri quadrati, con un'area edificabile di 23.000 metri quadrati. Dispone di più di 150 set di apparecchiature di produzione e collaudo. I prodotti principali sono: ralla, unità di rotazione e cuscinetti a rulli incrociati di precisione. Utilizzato principalmente in macchine edili, robot industriali, industria militare, macchine portuali, gru automobilistiche, macchinari metallurgici, sistemi di tracciamento ad asse singolo e doppio per sistemi di generazione di energia solare fotovoltaica e piccole centrali eoliche.
